Automatische Faserlaser-Schweißroboterausrüstung

Der Laserschweißroboter ist eine Kombination aus Lasertechnologie und Robotik. Das Laserschweißrobotersystem ist ein 6-Achs-Roboter mit hoher Flexibilität, der das Schweißen komplexer Werkstücke abschließen kann, und es kann sich an die sich ändernden Bedingungen der Werkstücke anpassen. Das Lasersystem kann Schweißlinsen, Schneidlinsen, Scannen von Schweißlinsen und sogar Laserhülleköpfen verwenden. Aufgrund des Magnetkupplungsverbindungsverfahrens können verschiedene Objektive schnell aufeinander geschaltet werden.
  • IGWL-RW.
  • iGOLDENLASER
Verfügbarkeitsstatus:

Produktbeschreibung


Faserlaserschweißroboter Beschreibung:


Schweißroboter. Schweißroboter sind industrielle Roboter, die an Schweißen beschäftigt sind. Der industrielle Roboter ist ein mehrzwecker, neu programmierbarer automatischer Steuerungsmanipulator (Manipulator) mit drei oder mehr programmierbaren Achsen, das im Bereich der industriellen Automatisierung verwendet wird. Um sich an verschiedene Zwecke anzupassen, ist die mechanische Schnittstelle der letzten Achse des Roboters üblicherweise ein Verbindungsflansch, der an verschiedene Werkzeuge oder Effektoren angeschlossen werden kann. Der Schweißroboter besteht darin, Schweißzangen oder Schweißzangen (Schneid-) Kanonen an den endgültigen Wellenflansch des Industrieroboters anzubringen, so dass er Schweiß-, Schneid- oder Wärmesprühen durchführen kann.


Faserlaserschweißroboter Show


详情 _09.


详情 _13.


Die automatisierte Laserschweißmaschine kann das Schneiderschweißen, das Schweißen und das Nahtschweißen verschiedener Längen und Positionen leicht realisieren. Insbesondere bei der Verschweißen von dünnen Edelstahlplatten, Eisenplatten, Aluminiumplatten und anderen Metallmaterialien, hat es die Eigenschaften der schnellen Schweißgeschwindigkeit, einen guten Oberflächeneffekt, eine große Durchdringungstiefe und ein kleiner wärmer betroffener Bereich.


Vorteile von Roboterfaser-Laserschweißmaschine


1. Der Roboter verfügt über eine sechs-Achs-Verknüpfung, eine hohe Positioniergenauigkeit, einen großen Verarbeitungsbereich und ein leichtes Schweißen von dreidimensionalen Werkstücken.


2. Verglichen mit dem herkömmlichen Argonbogenschweißen wird die Laserschweißgeschwindigkeit um 5 bis 10 Mal erhöht, und der Stromverbrauch und der Verbrauch von Verbrauchsmaterialien sind niedriger, und die Schweißqualität ist sehr stabil.


3. Der Wärmebereich des Schweißens ist kleiner, was die Qualität der Schweißprodukte besser garantieren kann.


4Roboterlaserschweißen.hat eine gute Anpassungsfähigkeit an die Größe und Form von Schweißmaterialien und Schweißteilen und können automatische Steuerungs- und Fernschweißen realisieren;


5. Diese Workstation ist sehr flexibel und kann dreidimensionale gekrümmte oder spezielle Werkstücke schweißen. Mit speziellen Tooling- und Verbindungsarbeitstabellen kann es vollautomatisches Schweißen mit einer Spannklemmung realisieren.


6. Laserschweißen hat weniger Rauch und Staub, weniger Strahlung und ist umweltfreundlicher und sicherer.


7. Ausgestattet mit einem berührungslosen Schweißnaht-Tracking-System, um die Abweichung der Schweißnaht in Echtzeit zu erkennen und zu korrigieren, um sicherzustellen, dass die qualifizierte Schweißnaht erhalten wird.


Videos




Der Laserschweißroboter ist eine Kombination aus Lasertechnologie und Robotik. Das Laserschweißrobotersystem ist ein 6-Achs-Roboter mit hoher Flexibilität, der das Schweißen komplexer Werkstücke abschließen kann, und es kann sich an die sich ändernden Bedingungen der Werkstücke anpassen. Das Lasersystem kann Schweißlinsen, Schneidlinsen, Scannen von Schweißlinsen und sogar Laserhülleköpfen verwenden. Aufgrund des Magnetkupplungsverbindungsverfahrens können verschiedene Objektive schnell aufeinander geschaltet werden.

Einzelheiten

详情 _11.



Faseroptischer Laser

Die Qualität des Lasers bestimmt die Qualität der Handheld-Laserreinigungsmaschine.

Die Lebensdauer ist mehr als 10 Wunde, der Energieverbrauch ist gering, die Fehlerrate ist gering, die flexible optische Faser beträgt 5-20 m, es ist flexibel und bequem, es kann das Außenschweißen erkennen, und es ist mit einem starren Schutz ausgestattet Schicht.


S & A Wasserkühler

Die spezielle Wasserkühlmaschine zur Laserrostentfernungsmaschine sorgt für den stabilen Betrieb und die Sicherheit der LaserreinigungAusrüstung.

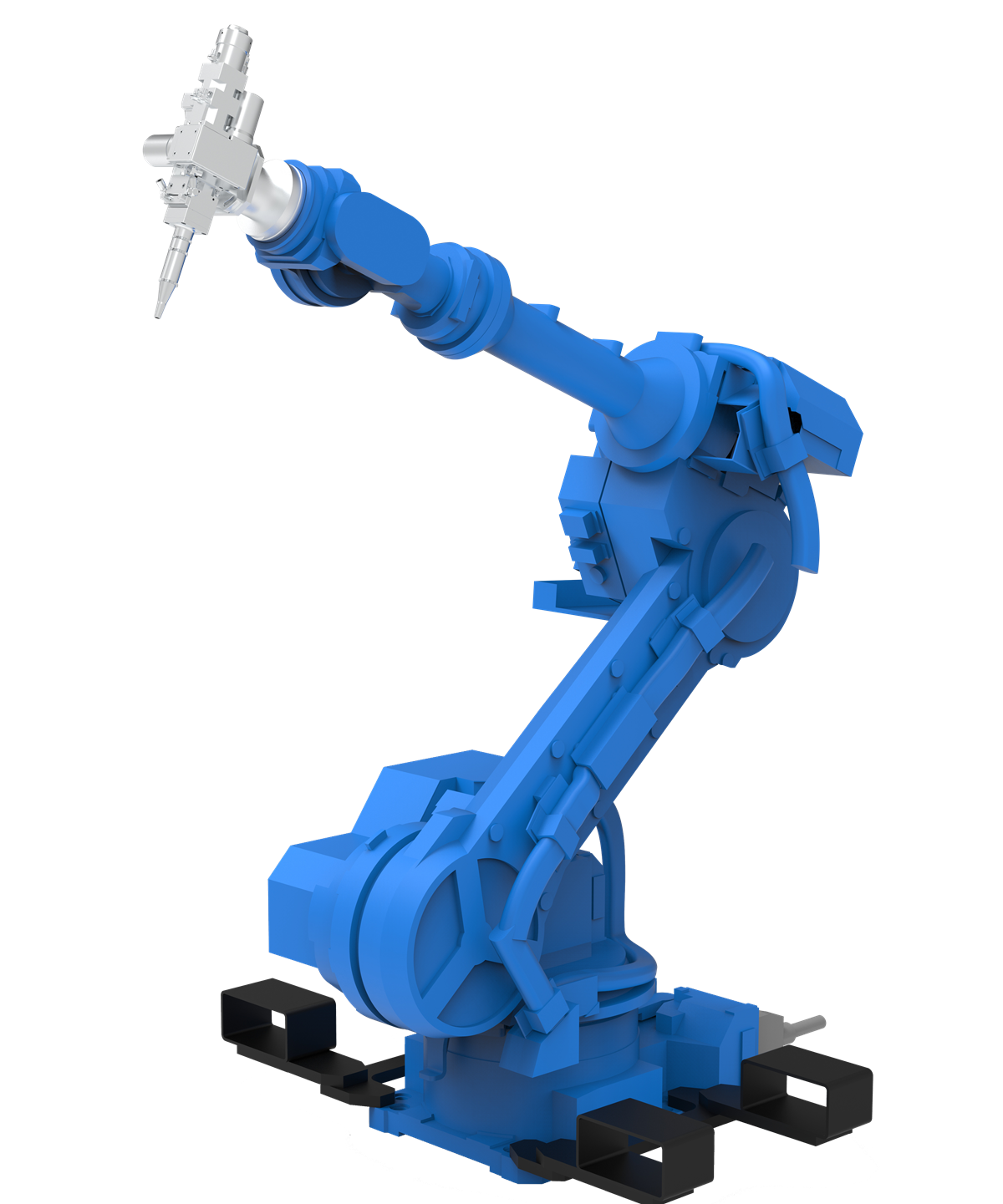

Roboter-Sechs-Achs-Verbindung


Roboterfaser-Laserschweißmaschine4


Die Sechsachsen-Verbindung des Roboters kann das Schweißen von dreidimensionalen Werkstücken leicht realisieren.


Mit speziellen Tooling- und Verbindungswoldbench kann es vollautomatisches Schweißen mit einer Spannklemmung realisieren.


WSX professioneller Schweißkopf

详情 _12.


1. Dieser Schweißkopf hat in Aluminiumlegierungsschweißen und mittleren Leistungsschweißanwendungen starke Vorteile, und es ist ein kostengünstiger Schweißkopf.


Der Schweißkopf verwendet einen Motor, um die X-, Y-Achsen-Vibrationslinse mit einer Vielzahl von Schwenkmodi zu treiben, und das Schwenkschweißen ermöglicht es dem Werkstück, unregelmäßige Schweißnähte, größere Lücken und andere Verarbeitungsparameter zu haben, die das Schweißen erheblich verbessern können Qualität.


Die interne Struktur des Schweißkopfs ist vollständig versiegelt, wodurch der optische Teil verhindert wird, dass der optische Teil durch Staub verschmutzt wird.


4. Die Schutzlinse nimmt eine Schubladenstruktur ein, die leicht zu ersetzen ist.


5. Es kann mit verschiedenen Lasern mit QBH-Anschlüssen ausgestattet werden.


Parameter


Faserlaserautomatische Schweißgeräte Technische Parameter

Modell

IGWL-RW- 1500

IGWL-RW- 2000

IGWL-RW- 3000

Laserleistung

1500W.

2000W.

3000w

Laserwellenlänge.

1080 ± 10nm.

Roboter

Fanuc - Sechsachsen-Schweißroboter

Maximale Last am Handgelenk

12kg

Neupositionierung. Richtigkeit

± 0,03 mm




Bewegungsfreiheit


Unterarm

J1.

340º / 370º.



J2.

235º.



J3.

455º.



Oberarm

J4.

380º.



J5.

380º.



J6.

900º.




Höchstgeschwindigkeit


Unterarm

J1.

260º / S.



J2.

240º / S.



J3.

260º / S.



Oberarm

J4.

430º / S.



J5.

450º / S.



J6.

720º / S.

Dicke des Schweißmaterials

≤4mm.

≤6mm.

≤8mm.

Schweißlückenanforderungen

≤ 0,3 mm

Stromspannung

380 V ± 10%

Totale Kraft

≤8kw.

≤10kw.

≤12kw.

Bruttogewicht

200kg

Anmerkungen: Kann nach Kundenwunsch anpassen

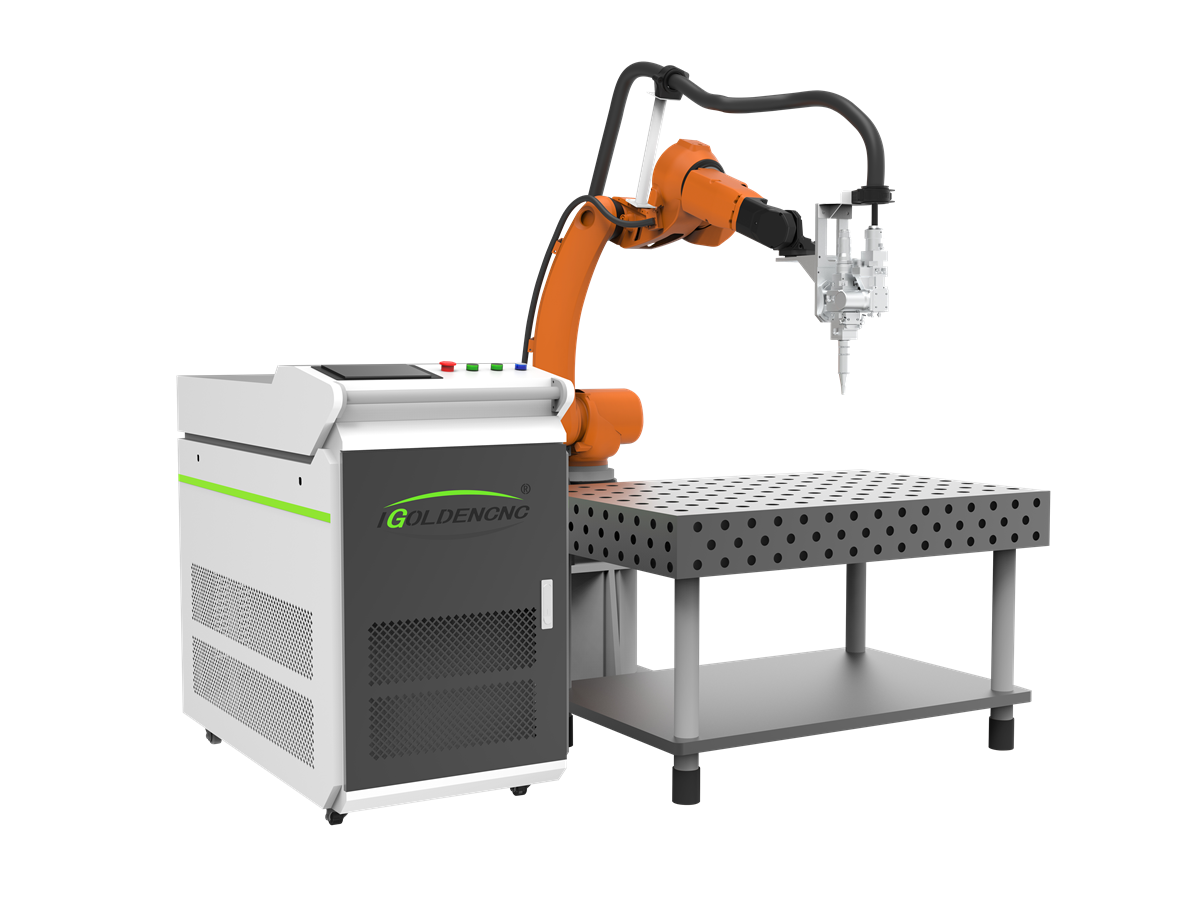

Die Roboterlaserschweißmaschine besteht aus einem dedizierten Faserlaserkopf, einem hochpräzisen Kapazitätsverfolgungssystem, einem Faserlaser und einem industriellen Robotersystem. Es ist eine fortschrittliche Ausrüstung zum flexiblen Schweißen von Blechblechen unterschiedlicher Dicke aus mehreren Winkeln und mehreren Richtungen.


Anwendung


Automatisches Roboterschweißen.Anwendung


Automatische LaserschweißmaschineAnwendungsbranche:Handy-Industrie, medizinische Anlagenindustrie, Uhr- und Uhrenindustrie, Elektronikindustrie, Präzisionsmaschinenindustrie, Kommunikationsindustrie, Metallverarbeitungsindustrie.


Anwendbare Materialien:Edelstahl, Kohlenstoffstahl, Gold, Silber, Aluminium, Aluminiumlegierung, Titanlegierung usw., Spleiß von unähnlichen Materialien.

1637141097123282

详情 _16.


Automatische Laserschweißmaschine IGWL-AW


Um die Schweißgegenstände ordentlich und schön aussehen zu lassen, muss die Schweißpistole von einem DC-Servomotor angetrieben werden, der nicht nur die Maschine reibungslos läuft, sondern auch das Schweißen stabil und zuverlässig macht. Vergessen Sie vor dem Rack- und Ritzelantrieb nicht, die Spuroberfläche zu schleifen, und vermeiden Sie gleichzeitig Kabelabschaltung.
