Blech- und Rohr-CNC-Plasmaschneider mit Markierung und Bohren

Die CNC-Plasmaschneidermaschine kann nicht nur 80% der Bedürfnisse des groß angelegten Flachschnitts erfüllen, sondern auch 20% der Bedürfnisse des Röhrchenabschneidens. Es ist mit einem fortgeschrittenen Rohrblatt-Dual-Gebrauch-CNC-Schneidsystem und einem Röhrchen-Dual-Gebrauch-CNC-Schneidsystem ausgestattet.
Die Software erkennt den effizienten und bequemen Austausch von Schneidemethoden beim Schneiden des Röhrchens und des Blattmaterials, das nicht nur den Bedürfnissen von Benutzern zum Schneiden von runden und quadratischen Röhren erfüllen kann, sondern auch die spezielle Verarbeitung von Stahlplatten entspricht.
  • IGP-1530
  • iGOLDEN
Verfügbarkeitsstatus:

Produktbeschreibung

CNC -Rohr- und Blech -Plasma -Schneidemaschine Mit Markierung und Bohrköpfen Beschreibung:

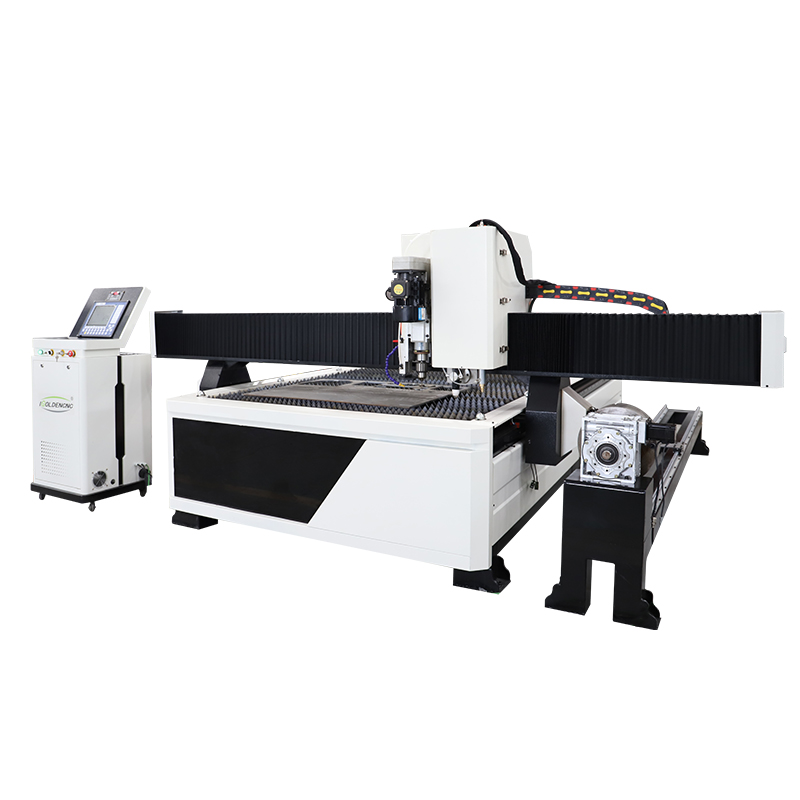

Der IGP-1530 ist eine multifunktionale Plasmamaschine, die zusätzlich zu den normalen Schneidfunktionen bohren und markiert werden kann. Die Maschine wird mit einer Drehachse geliefert, um rund und quadratische Röhrchen zu schneiden. Die CNC-Plasmakuttermaschine kann nicht nur 80% der Bedürfnisse des groß angelegten Flachschnitts erfüllen, sondern auch 20% der Bedürfnisse des Röhrchenabschneidens. Es ist mit einem fortgeschrittenen Rohrblatt-Dual-Gebrauch-CNC-Schneidsystem und einem Röhrchen-Dual-Gebrauch-CNC-Schneidsystem ausgestattet.


Die Software erkennt den effizienten und bequemen Austausch von Schneidemethoden beim Schneiden des Röhrchens und des Blattmaterials, das nicht nur den Bedürfnissen von Benutzern zum Schneiden von runden und quadratischen Röhren erfüllen kann, sondern auch die spezielle Verarbeitung von Stahlplatten entspricht.


CNC -Rohr- und Blech -Plasma -Schneidemaschine  Show




Blech- und Röhrchen -CNC -Plasmaschneider

Blech- und Röhrchen -CNC -Plasmaschneider


Zu den von unserem Unternehmen bereitgestellten Plasma -Schneidmaschinen gehören eine flache Plasma -Schneidemaschine, die Plasmaschine und die integrierte Plasma -Schneidemaschine, eine quadratische Röhrchen -Schneidemaschine, eine tragbare Plasma -Schneidemaschine, runde Rohrplasma -Schneidemaschine, Steuerplasma -Schneidemaschine.


Haben Sie einen Gedanken an DIY oder kaufen Sie einen erschwinglichen CNC -Plasmaschneider? Wir bieten Ihnen die wettbewerbsfähige CNC -Plasma -Tabelle mit erfahrenen Kundenservice, um Ihre Anforderungen zu erfüllen.


Vorteile von CNC -Plasma -Schneidemaschine


• Flugzeug Arbeitsgröße 1500x3000mm


• Quadratische/runde Röhrchen Arbeitsbereich: 200 mm d x 3000 mm l


• Hochleistungs-Plasma-Maschinenbasis


• Einzel -CNC -Plasma -Schneidebretter


• Fangling -Plasma -Schnittsystem


• THC -Fackelhöhe -Controller


• AC Servo -Bewegungssystem


• Plasmaschneider: Wählen Sie bitte gemäß Ihren tatsächlichen Produktionsanforderungen.


• Hiwin 20mm Quadratleitfaden


• Tubermaster 4-Achse-Nist-Software in Englisch


Videos




Einzelheiten

Multifunktionsplasmamaschine


详情 _07

CNC -Plasma -Schneidmaschine ist eine Multi -Funktions -Maschine, die das Schneiden von Bohr-, Markier-, Schneid- und Drehvorrichtungsgeräten umfasst.



Seitenrotationsachse


详情 _15

Unabhängiger Seitenmontierfixel-Drehwelle, Drei-Jaw Pneumatic Chuck, der minimale Klemmdurchmesser beträgt 20 mm, und der maximale Klemmdurchmesser beträgt 200/300/400/500/800 mm optional. Verwendung, beschleunigen Sie die Kostenwiederherstellung.


Kopf mit Anti-Kollisionsfunktion schneiden

详情 _07


Steuern Sie die Höhe der Schneidentacks während des Schneidvorgangs, indem Sie Änderungen in der Lichtbogenspannung erfassen.

Gewährleistung der Qualität und der Arbeitseffizienz.


Kopf mit Anti-Kollisionsfunktion schneiden


详情 _13

Verbessern Sie die Lade- und Entladegeschwindigkeit



Huayuan Plasma Power

详情 _15

Es übernimmt Chinas bekannte Industriemarke Huayuan Industrial Plasma Power Supply.

Präzises Schneiden, keine Grat und kleine Abschrägung.

Energiesparender, niedriger Verbrauch, stabilere Leistung.


Starfire mit THC -Steuerungssystem

详情 _09

Es ist mit einem fortgeschrittenen Rohrblatt-Dual-Gebrauch-CNC-Schneidsystem und einem Röhrchen-Dual-Gebrauch-CNC-Schneidsystem ausgestattet.


Parameter


CNC -Plasma -Schneidmaschine Parameter

ModellIGP-4a
Arbeitsbereich1500x3000mm
Fackelhöhe Controllermit
ArbeitstischSägenzahntisch
Plasma -StromversorgungHuayuan LGK120/160/200A, Hypertherm für optionale
KühlsystemLuftkühlung
KontrollsystemStarfire -Steuerungssystem
Fliegen übertragenUSB-Schnittstelle
ÜbertragungX, y-helikale Rackritzel, Z-Kugelschraube
FührungsschieneTaiwan Hiwin Guide Rail
FahrsystemSchrittmotor und Fahrer
BogenUnberührtes Bogen auffällig
Reisegeschwindigkeit0-40000mm/min
ArbeitsgeschwindigkeitNach der Schneiddicke
BetriebsspannungEinphase 220V und 3 Phase 380V/50 Hz
SoftwareFastcam
DrehachseMit


Es wird in allen Arten von Maschinen, Herstellungs-, Reparatur- und Installationsservices für Metallstruktur, Blecherherstellung, Lochbohrungen, Graben und Patchen, Abschlägen und mehr Metallschneidprojekten und -plänen aufgetragen.



Die IGP-1530-Muti-Funktion-Plasma-Maschine ist eine perfekte Lösung zum Schneiden von Blech- und Schlauchmaterialien. Es enthält zwei Teile: die Hauptkonstruktion und die Rohrschneiderbefestigung. Ersteres ist eine herkömmliche Plasma -Schneidemaschine vom Typ Table, die zur Erfüllung der Schnittanforderungen verschiedener Metallplatten verwendet wird. Das Rohrschneideinsatz ist ein Drehsystem zum Schneiden, Kerben und Piercing mit quadratischen/runden Rohren. Es wird in unserer Standardversion mit einer Plasma -Schneidebackliste geliefert. Durch die Verwendung eines Servo -Bewegungssystems verfügt es über eine hervorragende Beschleunigung und Verzögerung. Allzweck-CNC-Tischplasmaschneider für quadratische/runde Schläuche und Blechschnitt zum Verkauf mit günstigen Kosten jetzt.

Anwendung


Anwendung von CNC -Plasmamaschinen




Plasma -CNC -Schneider werden zum Schneiden von Blechmetallen, quadratischen und runden Metallrohre verwendet, einschließlich Eisen, kalter Rollstahl, heißer Rollstahl, Edelstahl, verzinkter Stahl, Kohlenstoffstahl, Kupfer, Messing, Legierung, Bronze, Aluminium, Titan. Plasmakaschinen werden in der Branche der Werkzeugmaschinenherstellung, der petro-chemischen Geräte, der lichtindustriellen Maschinen, des Druckbehälters, des Schiffsbaus, der Bergbaumaschinerie, der elektrischen Leistung, der Brückenkonstruktion, der Luft- und Raumfahrt, der Stahlstruktur usw. häufig eingesetzt.

Markieren Sie die Tiefenfunktionen zum Zeichnen von Linien, desto größer ist der Druck die Linien.

详情 _13

CNC -Rohr- und Blech -Plasma -Schneidemaschine
