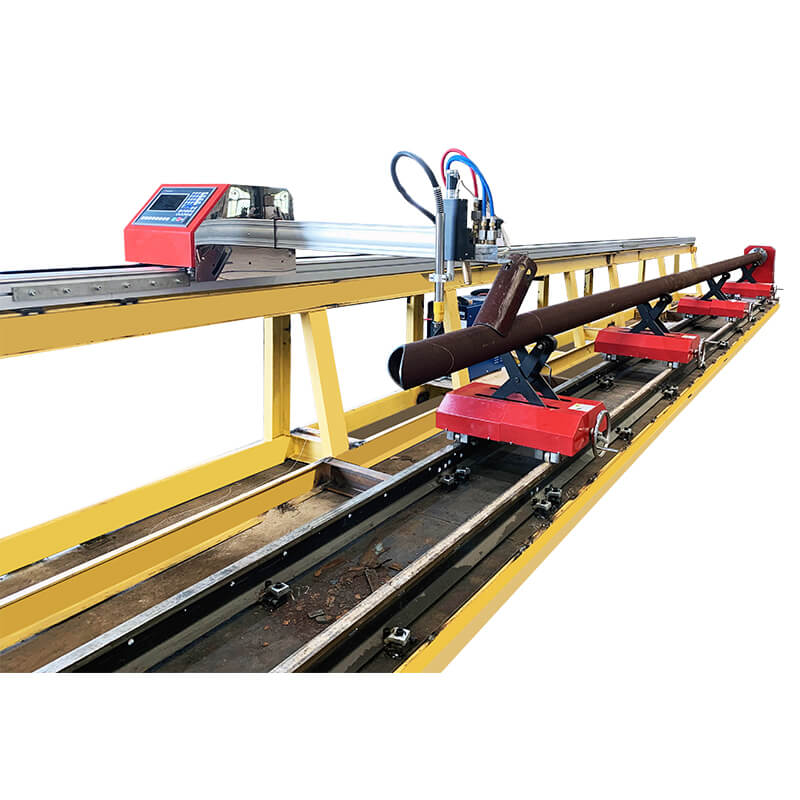

CNC-Rohrschneidelinie Flamm-Plasma-Schneidemaschine

Neue CNC-Plasma-Rohr-Rohr-Schneidmaschine im Stil einer wirtschaftlichen CNC-Rohrschneidemaschine in einem kompakten Fußabdruck. Unsere angebotene CNC-Pipe-Plasma-Schneidmaschine wird unter Verwendung von Komponenten der Branchenqualität unter der Anleitung unserer vertrauenswürdigen Arbeitskräfte erstellt.
  • IGP-T
  • iGOLDEN
Verfügbarkeitsstatus:

Produktbeschreibung

Plasma und Flammenschneidemaschine Beschreibung:


Die Schneidemaschine für die Schneidemaschine für die Schneidemaschine eignet sich zum Schneiden von zylindrischen orthogonalen, schrägen, exzentrischen und anderen Inertiallöchern, quadratischen Löchern, elliptischen Löchern an verschiedenen Rohren und kann die Trägheitsleitungen am Ende des Rohrs schneiden. Diese Art von Ausrüstung wird häufig bei der Herstellung von Metallstruktur, Stromausrüstung, Kesselindustrie, Erdöl, Chemie und anderen Industriesektoren verwendet.


Es muss nur den Rohrdurchmesser, den Schnittwinkel und andere Parameter des Rohrkreuzungssystems eingeben und mehrere Schnittformen zwischen dem Hauptrohr und mehreren Verzweigungsrohren durchführen. Berechnung von Schnittlinien und vollständige Mehrfach-Achsen-Verknüpfungsregelung, um verschiedene komplexe Schneiden von Schnittlinien zu erreichen.


Tragbare Plasma -Rohrschneidemaschine Show



详情 _01

详情 _02



Zu den von unserem Unternehmen bereitgestellten Plasma -Schneidmaschinen gehören eine flache Plasma -Schneidemaschine, die Plasmaschine und die integrierte Plasma -Schneidemaschine, eine quadratische Röhrchen -Schneidemaschine, eine tragbare Plasma -Schneidemaschine, runde Rohrplasma -Schneidemaschine, Steuerplasma -Schneidemaschine.


Haben Sie einen Gedanken an DIY oder kaufen Sie einen erschwinglichen CNC -Plasmaschneider? Wir bieten Ihnen die wettbewerbsfähige CNC -Plasma -Tabelle mit erfahrenen Kundenservice, um Ihre Anforderungen zu erfüllen.


Vorteile von CNC -Plasma -Schneidemaschine


1. Die Werkzeugmaschine nimmt ein hohes Starrheitdesign an und wird einer sekundären Alterungsbehandlung unterzogen, um die interne Belastung vollständig zu beseitigen. Die Präzision der Werkzeugmaschine ist lange Zeit stabil und stellt die Schnittgenauigkeit der gesamten Maschine sicher.


2.Adopt Gang und Rack -Mesen, gekoppelt mit präzisem Planetengetriebe zur Geschwindigkeitsreduzierung, mit hohem Ausgangsmoment, niedrigem Rauschen, langen Lebensmarkierung und anderen Eigenschaften, um eine hohe Positionierung zu erreichen.


3. Verwenden Sie professionelle CNC -Rohrschneide -Software, leicht zu lernen und einfach zu bedienen, reduzieren Sie die Bedieneranforderungen und verbessern Sie die Arbeitseffizienz erheblich. Mit professioneller Software kann die Echtzeitverarbeitung verschiedener Grafiken und Textverarbeitung realisiert werden. Einfach zu bedienen, flexibel und bequem.


4. Die Schneidemaschine für die Linie ist geeignet, um zylindrische Trägheitsleitungslöcher, quadratische Löcher, ovale Löcher usw. auf verschiedenen Rohren zu schneiden und sich die Kreuzungsleitungen am Ende des Rohrs zu schneiden.


Videos




Einzelheiten


Tragbarer Host, einfacher zu bedienen und praktischerer

Lagersitz, hohe Präzision, gute Verschleißfestigkeit

Plasma-und-Flame-Schneidemaschine-04_ 副 本 本


Chuck -Basis

Plasma-und-Flammen-Schneiden-Machine_11

Der Chuck verwendet 250# Drei-Jaw Chuck, und die Support-Sitzstrecke nimmt eine 24 kg/m feine Schleifstrecke an. Hochschärfe Präzision, bessere Schnittqualität und höhere Lagerkapazität.



Fortgeschrittener Plasma -Stromversorgung


CNC-Rohr und Röhrchen 详情 _11

Es übernimmt Chinas bekannte Industriemarke Huayuan Industrial Plasma Power Supply.
Präzises Schneiden, keine Grat und kleine Abschrägung.
Energiesparender, niedriger Verbrauch, stabilere Leistung.


Starfire Control System +Bogenspannungshöhe Controller

Line-Flame-Plasma-Schnitt-Machine_13

Digitale Steuerung, leicht zu erlernen und zu bedienen, anti-hohe Frequenz elektromagnetische Interferenz, stabile Leistung.


Parameter


CNC -Plasma -Schneidmaschine Parameter

ArtikelParameter
Effektiver Schnittbereich der Länge (mm)3000 mm
Effektiver Schnittbereich des Rohrdurchmessers (mm)Ф 30 mm ф 320 mm
Eingangsspannung220 ± 10%V AC 50Hz/60 Hz 220W
Totale Kraft约 2000W
Bewertungsgeschwindigkeit0-15 UPM (benutzerdefinierte))
Genauigkeit zurücksetzen± 0,2 mm/m
Rohrovalität≤ 2%
Auslaufgenauigkeit± 0,2 mm/m
Anzahl der CNC -kontrollierten Achsen2 Achse
Läutengröße250#
Fackelstrich180 mm
Maximales Rohrgewicht约 1000 kg
Plasma-Schnittdicke (als Beispiel LGK-120A einnehmen)≤16 mm
Flamme verwendet GasformSauerstoff+Acetylen/Sauerstoff+Propan
Gasdruck≤ 0,08 MP
Sauerstoffdruck≤ 1,0 MP

Es wird in allen Arten von Maschinen, Herstellungs-, Reparatur- und Installationsservices für Metallstruktur, Blecherherstellung, Lochbohrungen, Graben und Patchen, Abschlägen und mehr Metallschneidprojekten und -plänen aufgetragen.



Die Schneidemaschine für die Schneidemaschine für die Schneidemaschine eignet sich zum Schneiden von zylindrischen orthogonalen, schrägen, exzentrischen und anderen Inertiallöchern, quadratischen Löchern, elliptischen Löchern an verschiedenen Rohren und kann die Trägheitsleitungen am Ende des Rohrs schneiden. Diese Art von Ausrüstung wird häufig bei der Herstellung von Metallstruktur, Stromausrüstung, Kesselindustrie, Erdöl, Chemie und anderen Industriesektoren verwendet.


Anwendung


Anwendung von CNC -Plasmamaschinen




1. Es ist zum Schneiden verschiedener Rohre geeignet. Zylindrische orthogonale, schräge, exzentrische und andere Trägheitslöcher, quadratische Löcher, elliptische Löcher und können die sich überschneidenden Trägheitslinien am Ende des Rohrs schneiden. Das System kann in einem Stück umgewandelt werden und unterstützt die Dual-Purple-Board und -röhre.


2.Das Geräte wird häufig für das Schneiden und Verarbeitung von Pipeline -Strukturteilen in den Bereichen Bau, Stahl, Chemikalie, Schiffbau, Maschinenbau, Metallurgie, Strom und andere Branchen eingesetzt.


Anwendbare Materialien:Edelstahl, Kohlenstoffstahl, Gold, Silber, Aluminium, Aluminiumlegierung, Titanlegierung usw., Spleißen unterschiedlicher Materialien.
