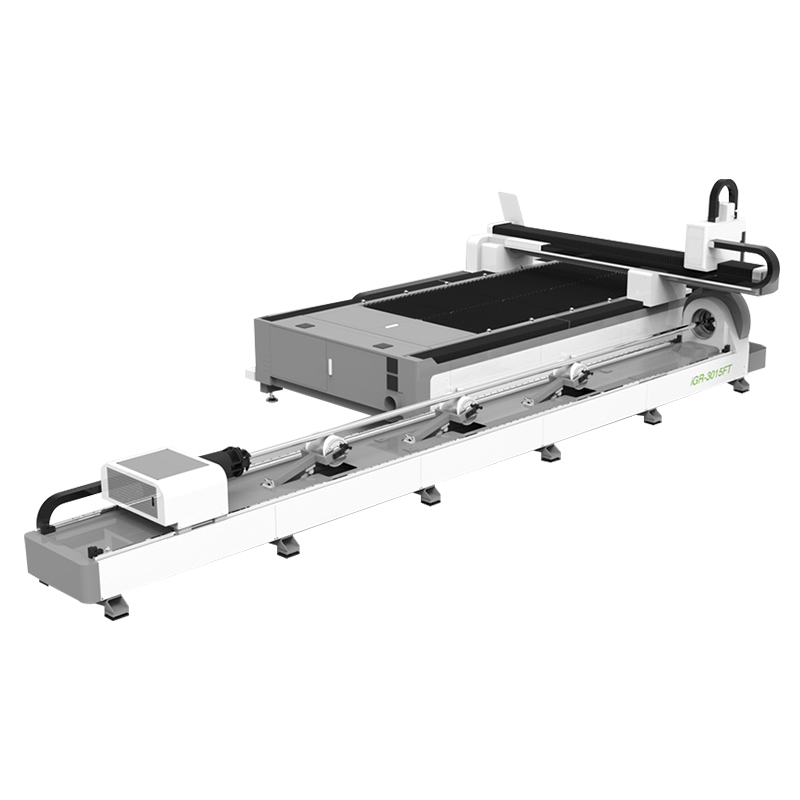

Metalllaserschneidemaschine für Bleche und Rohre

Die integrierte Platten- und Tube-integrierte Maschinenlaser-Schneidemaschine nimmt einen Faserlasergenerator an, der einen kleineren fokussierten Fleck, feinere Schneidleitungen, eine höhere Arbeitseffizienz und eine bessere Verarbeitungsqualität erreichen kann, wenn Metall schneidet. Es kann Rundrohre, quadratische Röhrchen, ovale Röhrchen, rechteckige Röhrchen und unregelmäßige Röhrchen schneiden.
  • igr-ft.
  • iGOLDENLASER
Verfügbarkeitsstatus:

Produktbeschreibung


Laserschneidemaschine aus Metallstahl & Rohr Bezeichnung:

Die Dual-Use-Faser-Laser-Schneidemaschine kann das Schneiden von zwei verschiedenen Materialien auf derselben Ausrüstung realisieren. Es kann sowohl Metallplatten als auch Röhrchen (einschließlich Quadratrohre, Rundrohre, Kanalstahl, Winkelstahl usw.) schneiden. Eine Maschine mit mehreren Funktionen, hohe Kostenleistung, professionelles Pipe-Schneidsteuerungssystem, hohe Präzision, vollständige Funktion, einfach zu bedienen, einfacher Betrieb, geeignet für umfassende Verarbeitungs- und Fertigungsunternehmen.


Laserschneidemaschine aus Metallstahl & Rohr Show


Metalllaserschneidemaschine für Blech & TUBE_03


Metalllaserschneidemaschine für Sheet & Tube_04

DieTeller- und Tube-integrierte LaserschneidmaschineMan kann gesagt werden, dass es sich um eine Mehrzweckmaschine handelt, so dass die Hersteller von Metallschneidemaschinen die meisten Branchen mit nur einer Maschine abdecken können.   Nach dem Kauf eines Teller- und Tube-integrierten Laserschneidemaschinens müssen sich die Hersteller nicht mehr darum kümmern, die Industrie zu ändern.


Vorteile der Laserschneidmaschine für Platte und Rohrschneiden:



1 Hohe Präzision: Das herkömmliche Rohrschneiden verwendet manuelle Methoden, sodass jeder Schnittteil unterschiedlich ist, während die Laserverarbeitung das gleiche Befestigungssystem verwendet, das Verarbeitungsdesign wird von der Programmiersoftware abgeschlossen, und mehrere Verarbeitungsschritte sind gleichzeitig mit hoher Präzision abgeschlossen . In der modernen Fertigung ist die Präzision von größter Bedeutung. Die Laserverarbeitung macht jeden Teil gleich groß;



2 Batch-Verarbeitung: Die Standardrohrlänge beträgt 6 Meter. Das herkömmliche Verarbeitungsverfahren erfordert ein sehr schweres Spannen, und die Laserverarbeitung kann das Klemmen und die Positionierung von mehreren Metern Langrohrs leicht abschließen, was die Chargenverarbeitung ermöglicht;



3. Flexibilität: Der Laser kann verschiedene Formen flexibel verarbeiten, und Designer können komplexe Designs durchführen, was unter traditionellen Verarbeitungsmethoden unvorstellbar ist;



Nach Jahren von Forschung und Entwicklung und Innovation hat der IGolde Laser Lasergeräte mit guter Strahlqualität, stabilen Leistung und kostengünstiger Leistung entwickelt und produziert. IGOLDEN TUBE-BLATT Integrierter Maschine, eine Maschine mit zwei Funktionen, spart Ihnen Sorgen, Zeit und Arbeit.


Videos




Einzelheiten

Schwere Schweißbett


Schwere Schweißmaschine für Faserlaserschneider


Das quadratische Rohrschweißbett ist mit einem dicken rechteckigen Röhrchen mit einem Durchmesser von 200 * 200 mm verschweißt. Das Bettgewicht kann 1t erreichen. Der Bettkörper wird von einer großen Portalität geglüht und gefräst, um alle Installationshöchellöcher gleichzeitig genau zu bohren.


Höhere Zugfestigkeit und Dimensionsstabilität. Verbessern Sie die Genauigkeit des Bettes effektiv, reduzieren Sie den Verarbeitungsfehler des Werkstücks. Erhöhen Sie den Widerstand und die Stabilität der Führungsschiene.



Aerospace Aluminium-Extrusionsstrahl

Aerospace Aluminium-Extrusionsstrahl für Faserlaserschneider




Auto-Fokus-Laser-Schneidkopf

02- 嘉强.


Der Laserkopf hat eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm den kontinuierlichen Fokus einstellen, um die schnelle Perforation dicker Platten und das automatische Schneiden von Platten mit unterschiedlichen Dicken und Materialien abzuschließen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, so dass der Laserkopf lange Zeit stabil arbeiten kann.



Seitenrotationsachse.

Schneidvorrichtung aus Metallrohr für Faserlaserschneider


Die Standardlänge beträgt 3000 mm / 6000 mm / 9000 mm seitliche Rotationsachsenvorrichtung, die quadratische Röhrchen, Rundrohre, ovale Rohre, rechteckiges Rohr, unregelmäßige Röhrchen und andere Metallmaterialröhrchen verarbeiten kann.

 Klammerdesign: Die elektrische Klemmdesign wird auf beiden Seiten verwendet, die das Zentrum automatisch einstellen können. Der einstellbare Bereich der Diagonale beträgt 20-220 mm.
 Automatische Unterstützung Installation: Es nimmt intelligentes Rohrhalterungsdesign an, das das Verformungsproblem während des Schneidvorgangs langer Röhrchen lösen kann.

Es kann sowohl Metallplatten als auch Metallrohre, eine Maschine für zwei Zwecke verarbeiten, Raum und Kosten sparen und die Produktionseffizienz verbessern.

Vertikales LCD-Display-Bildschirmdesign


LCD-Display-Bildschirm für Faserlaserschneider


Die 21,5-Zoll-Bildschirmanzeige unterscheidet sich von der traditionellen horizontalen Bildschirmanzeige. Die Antwortgeschwindigkeit erreicht 8ms, die Auflösung erreicht 1080p, das Bildschirmverhältnis ist auf 16: 9 optimiert, der Stromverbrauch ist niedrig, und die Steuerungssoftware-Schnittstelle und die menschlichen Browsinggewohnheiten sind besser angepasst. Darüber hinaus hat es ein hohes Helligkeitsniveau und ein niedriges Reflexion, und die robuste Glasscheibe hat Robustheit und Haltbarkeit.

Parameter


PLATTE UND TUBE Integrierter Laser-Schneidemaschine-Parameter


Modelligr-f 3015
Arbeitsbereich3000 * 1500mm.
X Achsenhub1500mm.
Y Achsenhub3000mm.
Z-Achsenhub120mm.
GenauigkeitX, Y-Achsen-Positionierungsgenauigkeit0,03 mm
X, Y-Achsen-Neupositionierung der Genauigkeit0,02 mm
GeschwindigkeitX, yachse max. Laufgeschwindigkeit180m / min.
X, yachse max. beschleunigte Geschwindigkeit2g.
StromversorgungPhase3
Nennspannung380V.
Frequenz50 / 60Hz.
Schutzgrad.IP65.
MaschinenkörperMax. Arbeitsbelastung.1000kg.
Körpergewicht2000kg
Größe (l * w * h)4410 * 2500 * 2200mm
Laserleistung500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Arbeitstisch optional.4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm



Die integrierte Platte undRohrlaser-SchneidemaschineFür die intelligente Fertigung kann verschiedene Metallplatten, wie Edelstahlplatten, Kohlenstoffstahlplatten, Aluminiumlegierungsplatten und andere Metallplatten in beliebiger Form, einschneiden, während er auch das Schneiden verschiedener Arten von Rohren erfüllt. B. Rundlochschneiden, quadratisches Lochschneiden und unregelmäßiges Musterschneiden von rostfreien Stahlrohren, Aluminiumlegierungsrohren, Kohlenstoffstahlrohren, Aluminiumrohren, Kupferrohren und anderen Metallrohren. Die integrierte Laserschneidmaschine mit zwei Zweck-Platten- und Tube-Laser-Schneidemaschinen ermöglicht es den Herstellern von Metallschneidemaschinen, die Kosten einer Maschine zu sparen, und der von einer Maschine belegte Pflanzenbereich ist kleiner.

Anwendung


Blechfaser-Laser-Schneidemaschine anwendbare Industrien


Maschinenteile, Elektrik, Blechfabrik, elektrisches Kabinett, Küchengeschirr, Aufzug, Hardware-Werkzeuge, Metallgehäuse, Werbeschild Buchstaben, Beleuchtungslampen, Metallhandwerk, Dekoration, Schmuck, medizinische Instrumente, Automobilteile und andere Metallschneidfelder.


Faserlaserschneidemaschine anwendbare Materialien


Schneiden von Edelstahl, Kohlenstoffstahl, leichter Stahl, Legierungsstahl, verzinkter Stahl, Siliziumstahl, Federstahl, Titanplatte, verzinktes Blatt, Eisenblatt, Inoxfolie, Aluminium, Kupfer, Messing und anderes Blech, Metallplatte, Metallrohr und Röhre usw.

d3.

板机 样品.


Lasermetallblech und Rohrschneider


Die integrierte Maschine mit zwei Zweck-Tube-Blech ist eine professionelle Ausrüstung zum Schneiden von Rohrplatten und Platten. Es verfügt über mehr Vorteile als andere Geräte in Schneidschlangenbögen. Es kann jedes spezielle Rohrblatt schneiden. Es ist eine Kombination aus CNC-Technologie und Laser ein High-Tech-Produkt, das Schneid- und Präzisionsmaschinen integriert. Es ist professionelle, hohe Geschwindigkeit, hohe Präzision, hohe Effizienz und kostengünstig. Es ist das erste Wahlgerät für die berührungslose Metallrohrverarbeitungsindustrie.
