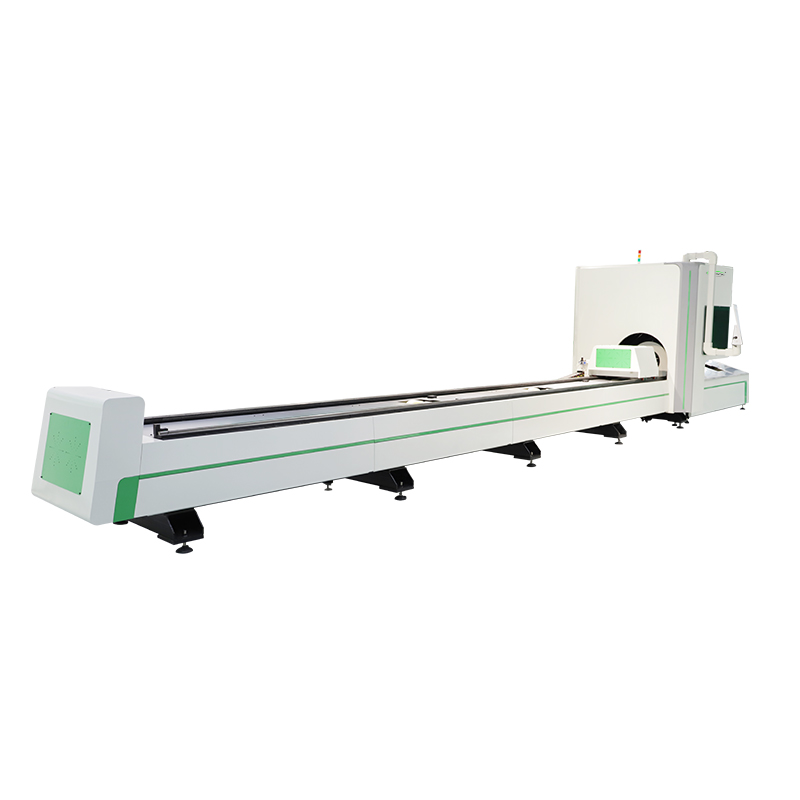

Metallrohr-Faser-Laser-Schneidemaschine

Röhrchen und Rohre Laserschneidemaschine können Rundrohr, quadratisches Rohr, rechteckiges Rohr, ovales Rohr, OB-T-Rohr, C-T-Rohr, D-T-Rohr, Dreieckrohr usw. (Standard); Winkelstahl, Kanalstahl, H-Formstahl, L-Form-Stahl usw. (Option).
  • iGr-T.
  • iGOLDENLASER
Verfügbarkeitsstatus:

Produktbeschreibung

Metallrohrschneidemaschine Bezeichnung:

Metallrohr-Schneidemaschine, Rundrohr, Quadratrohr, rechteckiges Rohr, Ovalrohr, Langrundrohr (Runway Circle), Winkelstahl, Kanal-Stahlfaser-Laserrohr-Schneidemaschine, Edelstahl-Rohr-Laser-Schneidemaschine, Laserrohr-Schneidemaschine für Runde geeignet Röhrchen, quadratisches Rohr, rechteckiges Rohr, Flachrohr, U-förmige Röhre und andere speziell geformte Rohrschneidemaschinenhersteller.


Metallrohrfaserlaserschneidmaschine Show



01


02


Vorteile von Laserrohrschneidemaschine



1. Die Kernübertragungskomponenten und -steuerung erlassen deutsche Originalteile mit hoher Beschleunigung und stabilen dynamischen Leistung.


2. Es kann automatische Zuführung, Ausrichtung und Messen des Rohrmaterials realisieren und ein effizientes Schneiden realisieren.


3. Die elektrische Steuerbox ist mit einem intelligenten Temperatursteuerungsanpassungssystem ausgestattet, um einen stabilen Betrieb unter verschiedenen extremen Klimaten wie hohe Temperaturen und niedriger Temperatur zu realisieren.


4. Das intelligente Kaltwassersystem mit zwei Temperaturregelung realisiert unabhängige Steuerung des Laser- und optischen Systems und realisiert einen stabilen Betrieb in harser Umgebung und Klima.


5. Die Laserrohrschneidemaschine übernimmt ein automatisches Entladungssystem, um die verarbeiteten Werkstücken wiederherzustellen und den manuellen Eingreifen des manuellen Eingriffs zu verlangsamen.


6. Das.LaserrohrschneidemaschineNimmt selbstzentrierendes Chuck-Design, geringes Gewicht, hohe Antwortdynamik und Luftquellen-Drehversorgungsmodus an.


7. Es kann eine Vielzahl unterschiedlicher Rohrformen, Größen und Dicken verarbeiten und schneiden.


Videos



Einzelheiten


管材 详情 -2_06.


Doppeltes pneumatisches Chuck.

Der diagonale einstellbare Bereich beträgt 20-240 mm, der Servomotor und der Reduzierer werden synchron angetrieben, und das Intelligentrohrhalterungsdesign wird angenommen, der das Verformungsproblem im Rohrschneidprozess lösen kann.
Um die Bearbeitungsgenauigkeit zu gewährleisten, ein präzises Schneiden von Rundrohrlaser-Schneidemaschinen, quadratische Rohre Laserschneidemaschine, rechteckige Rohre Laserschneidemaschine, Winkelstähle, Kanalstähle, unregelmäßige Rohre und ovale Rohre können realisiert werden.

Metallrohrfaserlaser-Schneidemaschine IGR-T


Schwere Schweißbett

管材 详情 -2_04.




Auto-Fokus-Laser-Schneidkopf

02- 嘉强.


Der Laserkopf hat eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm den kontinuierlichen Fokus einstellen, um die schnelle Perforation dicker Platten und das automatische Schneiden von Platten mit unterschiedlichen Dicken und Materialien abzuschließen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, so dass der Laserkopf lange Zeit stabil arbeiten kann.



Rohrschneidsoftware für Rohrlaserschneidemaschine

Rohrschneidsoftware

Cytube Professional Tube-Schneidsoftware.
Automatische Nachverfolgung der Mitte und exzentrischen Kompensation, um die Schneidgenauigkeit sicherzustellen.
Eckschneidetechnologie, keine übermäßige brennende, hohe Schnittqualität.
Gemeinsame Schneidverarbeitung, Reduzierung von Rabatten und Ersparnis der Produktionskosten.

Parameter

Metall Rohr- / CNC-Rohrlaser-Schneidemaschine


ModelliGr-t 60c
Rohrlänge6000mm
RohrdurchmesserΦ20mm-φ240mm.
Max. fertige Rohrlänge4000mm.
X Achsenhub240mm
Y Achsenhub6500mm.
Z-Achsenhub220mm.
GenauigkeitX, Y-Achsen-Positionierungsgenauigkeit0,03 mm
X, Y-Achsen-Neupositionierung der Genauigkeit0,02 mm
GeschwindigkeitW Axos drehen Winkeln * 360.
W-Achse max. Drehzahl drehen80 rpm
X-Achse max. Positioniergeschwindigkeit30m / min.
Yachse max. Positioniergeschwindigkeit40mm / s.
X-Achse max. beschleunigte Geschwindigkeit1.5g.
Yachse max. beschleunigte Geschwindigkeit0,6g.
StromversorgungPhase3
Nennspannung380V.
Frequenz50 / 60Hz.
Schutzgrad.IP65.
MaschinenkörperMax. Arbeitsbelastung.1000kg.
Körpergewicht2200kg
Größe (l * w * h)11800 * 2400 * 2400mm
Laserleistung500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Rohrlänge optional.3000mm / 9000mm.


Das Schneidsystem der automatischen Laserrohrmaschine der IGR-Serie kann an jeder Seite des Rohrs oder entlang der Länge des Rohrs schneiden. Unterschiedliche Verarbeitungsverfahren können automatisch auf einmal in einem Gerät abgeschlossen werden. Das System kann quadratische Röhrchen, Rundrohre, rechteckige Röhrchen, Oblatrohre und andere Metallmaterialien wie Edelstahl, Kohlenstoffstahl, Aluminiumlegierung, Titanlegierung und Bronze schneiden. Professionelle Laserrohrverarbeitung mit weniger Bodenfläche, hoher Automatisierungsgrad, schnellerer Verarbeitungseffizienz, flexiblere Verarbeitungsgrafiken und niedrigere Verarbeitungskosten.


Anwendung

Metallrohr-Laser-Schneidemaschinen machine anwendbare Branchen


Die Rohrlaserschneidemaschine hat die Fähigkeit, verschiedene Materialien, beispielsweise aus Edelstahl, Kohlenstoffstahl, Aluminium und Aluminiumlegierung, Kupfer, Messing, Bronze, Titan und andere Metallröhrchen, leicht zu schneiden, und der Dickenbereich, der geschnitten werden kann, beträgt 0,5 mm bis 10mm oder mehr.


管材 详情 -2_13.


Faserlaserschneidemaschine anwendbare Materialien


Schneiden von Edelstahl, Kohlenstoffstahl, leichter Stahl, Legierungsstahl, verzinkter Stahl, Siliziumstahl, Federstahl, Titanplatte, verzinktes Blatt, Eisenblatt, Inoxfolie, Aluminium, Kupfer, Messing und anderes Blech, Metallplatte, Metallrohr und Röhre usw.


Metallrohrschlauchfaserlaserschneidmaschine


Die Laser-Schneidemaschine aus Metallrohr kann verwendet werden, um alle Arten von Metallformen wie Rundrohre, quadratische Röhrchen und spezielle Röhrchen zu schneiden. Die neu aufgerüstete Metallrohrlaser-Schneidemaschine-Produktionsgeräte erzielt nicht nur automatische Produktion und -verarbeitung, sondern verbessert auch die Einschränkungen traditioneller Laserschneiden, sparen Zeit und Anstrengung, senkt die Kosten, schneller und genauer und können Rohrstanzen und Schneiden erzielen.
