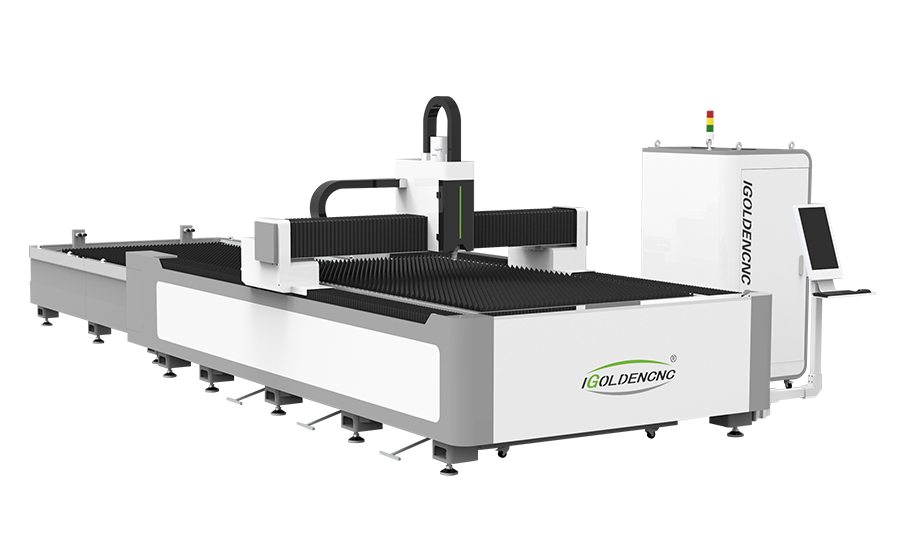

Faserlaserschneidemaschine mit Tauschtisch

TAPE-Tischfaser-Laserschneidemaschine

Die Dual-Use-Faser-Laser-Schneidemaschine kann das Schneiden von zwei verschiedenen Materialien auf derselben Ausrüstung realisieren. Es kann sowohl Metallplatten als auch Röhrchen (einschließlich Quadratrohre, Rundrohre, Kanalstahl, Winkelstahl usw.) schneiden. Eine Maschine mit mehreren Funktionen, hohe Kostenleistung, professionelles Pipe-Schneidsteuerungssystem, hohe Präzision, vollständige Funktion, einfach zu bedienen, einfacher Betrieb, geeignet für umfassende Verarbeitungs- und Fertigungsunternehmen.

Exchange-Tischfaser-Laser-Schneidemaschine-Parameter

Modell igr-ft 3015
Arbeitsbereich / Rohrlänge 3000 * 1500mm / 6000mm
X Achsenhub 1500mm.
Y Achsenhub 3000mm.
Z-Achsenhub 300mm
Rohrdurchmesser 20-220mm.
Genauigkeit X, Y-Achsen-Positionierungsgenauigkeit 0,05 mm
X, Y-Achsen-Neupositionierung der Genauigkeit 0,03 mm
Geschwindigkeit W-Achse Drehwinkel drehen n * 360.
W-Achse max. eine ratinengeschwindigkeit 80 rpm
X, yachse max. Laufgeschwindigkeit 150m / min.
U-Achse max. Positioniergeschwindigkeit 800mm / s.
X, yachse max. beschleunigte Geschwindigkeit 1.5g.
Stromversorgung Phase 3
Nennspannung 380V.
Frequenz 50 / 60Hz.
Schutzgrad. IP65.
Maschinenkörper Max. Arbeitsbelastung. 1000kg.
Körpergewicht 2600kg
Größe (l * w * h) 8060 * 3000 * 1965mm
Laserleistung 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Arbeitstisch optional. 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Rohrlänge optional. 3000mm / 9000mm.

Musteranzeige

Automatisches Schmiersystem
Das automatische Schmiersystem bietet eine feste Menge an Schmieröl für die Dual-Use-Faser-Laserschneidemaschine, um den Hochgeschwindigkeitsbetrieb des Geräts mit abnormalen Alarm- und Flüssigkeitsstandalarmfunktionen zu gewährleisten. Das System verbessert die Schneidgenauigkeit erheblich und erweitert die Lebensdauer des Übertragungsmechanismus effektiv.
Intelligentes Alarmsystem.
Automatische Alarmfunktion für den abnormalen Arbeitsstatus der Ausrüstung und drücken Sie sie über die Kontrollzentrale an die Bedienoberfläche, verbessern Sie die Effizienz der besten Laserschneidemaschine anormaler Fehlerbehebung, reduzieren Sie die Risikopotenfaktoren und reduzieren die Wartungskosten.
SICHERHEITSSYSTEM,
Intelligenter Reiseschutz, Automatische Überwachung des Betriebsbereichs der Komponenten, der Installation von internationalen Werkzeugmaschinen-Standardlimitfedern, der Laserschneidkopf ist eingebaut, der eingebaut ist die Inzidenz von Unfällen, Verbesserung der Schnitteffizienz.

Austauschplattform

Schneller und stabiler.
Bearbeitungsgenauigkeit und Sicherheit verbessern.
Produktivität erhöhen.

Doppelmotor-Doppelketten-Automatikaustauschplattform, die Plattform besteht aus einem geschweißten Rahmen mit einem Stützgitter, auf dem das Werkstück abgestützt ist, und der Arbeitstisch kann eine Last von bis zu 1000 kg tragen; Es gibt universelle Kugeln um den Arbeitstisch, angetrieben von Yaskawa Servomotor, stabile Wechselgeschwindigkeit innerhalb von 8-15 und verhindert, Abweichung und Kollision effektiv zu verhindern.
Die beiden Moden der Verbindung oder des unabhängigen Betriebs können flexibel eingestellt werden, was bequem ist, um mit Fehlern wie Marmelungen, einfach, um den untenstehenden Abfall zu umgehen, das Be- und Entladen von Sonderplatten zu erfüllen und die Produktionseffizienz zu verbessern.

Andere Lieferanten: Plattenschweißbett, schlechte Gesamtstabilität und geringe Genauigkeit.

Edelstahl-bedecktes Edge-Design

Auf der hinteren Belastung und Entladungsplattform ist der Bettrand mit hochwertigem Edelstahl bedeckt.

Verschleißfest und kratzfest. Die Verwendung von verstärktem austenitischem Edelstahl hat eine stärkere Abriebfestigkeit und Kratzfestigkeit, wodurch ein direkter Schaden am Bett vermieden wird und Korrosion des Bettkörpers verursacht.
Konservierungsmittel. Hochwertiger Edelstahl hat eine Korrosionsbeständigkeit, und es wird während der industriellen Verarbeitung unvermeidlich auf starke Säure- oder Alkaliumgebung stoßen.

Längere Lebensdauer. Schützen Sie den Körper des Bettes effektiv, was demontiert und durch sich ersetzt werden kann, um die Lebensdauer der Ausrüstung zu verlängern.
Die Metalllaserschneidmaschine mit Austauschplattform, während des Beladungs- und Entladevorgangs reiben das Metallblech weiter an der Bettkante. Das innovative Deckungsdesign aus Edelstahl macht das Gerät schön und praktisch und verringert die Wartungskosten weiter.

Auto-Fokus-Laser-Schneidkopf

Der Laserkopf hat eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm den kontinuierlichen Fokus einstellen, um die schnelle Perforation dicker Platten und das automatische Schneiden von Platten mit unterschiedlichen Dicken und Materialien abzuschließen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, so dass der Laserkopf lange Zeit stabil arbeiten kann.

Optimierte optische Konfiguration und glattes und effizientes Airflow-Design, um den Schneideffekt zu verbessern;
Autofokusbereich + 10 ~ -10mm, Einstellgenauigkeit 0,01 mm, Einstelldrehzahl 100mmMS;
Kollimationsschutzlinsenstaubschutzdesign, effektiv die internen optischen Komponenten schützen;
Den Abstand zwischen der Schutzlinse und der Düse verlängern, um die Lebensdauer der Linse zu erhöhen;
Der Linsenhalter vom Schubladen wird angenommen, um den Schutz der Schutzlinse schnell und einfach zu ersetzen.
QBH-Anschluss ist nicht begrenzt, es kann mit verschiedenen Lasern mit QBH-Anschluss ausgestattet werden.

Autofokus spart Fokussierzeit und verbessert die Arbeitseffizienz um 10 Mal.
Lebensdauer erweitern, indem Sie die strukturelle Gestaltung des Schneidkopfes optimieren, seine Lebensdauer verlängern.

Faserschneidemaschine mit Tauschtisch

Taiwan T-Win-Gänge & Racks, Japan Yaskawa-Antriebsmotor, Frankreich Motovario-Reduzierer, Taiwan Hiwin-Führungsschienen.
Die Positioniergenauigkeit des erschwinglichen Laserschneiders beträgt 0,03 mm, und die Umsetzung der Genauigkeit beträgt 0,02 mm.

Vertikales LCD-Display-Bildschirmdesign

Die vertikale Bildschirmanzeige unterscheidet sich von der traditionellen Horizontalbildschirmanzeige. Die Antwortgeschwindigkeit erreicht 8ms, die Auflösung erreicht 1080p, das Bildschirmverhältnis ist auf 16: 9 optimiert, der Stromverbrauch ist niedrig, und die Steuerungssoftware-Schnittstelle und die menschlichen Browsinggewohnheiten sind besser angepasst. Darüber hinaus hat es ein hohes Helligkeitsniveau und ein niedriges Reflexion, und die robuste Glasscheibe hat Robustheit und Haltbarkeit.

Intelligentes Open Loop-Steuerungssystem

CYPCUT-Laser-Schneidsystem ist ein voll ausgestattetes Open-Loop-Steuerungssystem, das speziell für die Dual-Use-Metallverarbeitungsindustrie gestartet wurde.
Unterstützt AI, DXF, PLT, GERBER, LXD und andere Grafikdatenformate und akzeptieren internationale Standard-G-Codes.
Wenn Sie externe Dateien öffnen und importieren, wird die Optimierung automatisch durchgeführt.
Flexibles und diversen automatisches Layout- und manuelles Layout-Sequenzfunktionen, verschiedene Array-Methoden sind verfügbar.
Die leistungsstarke Materialbibliotheksfunktion ermöglicht es, dass alle Prozessparameter gespeichert werden, die für dasselbe Material gespeichert werden sollen, das wieder verwendet werden soll.
Verarbeitungs-Haltepunktspeicher und Positionieren einer beliebigen Punktfunktion.
Feste Schneiden, Off-Board-Nachfolger- und Multiple-Edge-Find-Methoden.
Unterstützen Sie die Fernbedienung des Systems über drahtlose Handheldbox und Ethernet.
Ein Klick, um den Flugschneidpfad einzustellen.
Es ist einfach zu installieren, einfach zu installieren, ausgezeichnet in der Leistung und komplett in Plan.Dit ist das Faser-Laser-Schneidsteuerungssystem derzeit mit dem höchsten Marktanteil.

OPTIONAL

Bodenstuhldunabhängiges Schaltschrank

Staubdicht Alle elektrischen Komponenten und Laserquellen sind in ein separates Schaltschrank eingebaut und haben ein staubdichtes Design, um die Lebensdauer der elektrischen Komponenten zu verlängern. Der automatische Thermostat-Schaltschrank ist mit Klimaanlage ausgestattet, um eine automatische Konstantemperatur zu erreichen. Dies kann die Sommertemperaturen übermäßige Komponenten beschädigen.


Weitere professionelle elektrische Geräteanordnung, starke Stromabscheidung und schwache Stromabscheidung.

Einfachere staubdichte, antistatische Interferenz, gute Wärmeableitung, einfach zu warten.

Bequemer und einfacher, um Schaltung und Wartung zu erkennen.

Sicherer und unabhängig von Maschinengeräten, Reduzieren Sie die Betriebsstörungen des Geräts.

Rohr- und Plattenfaser-Laser-Schneidemaschine anwendbare Materialien

Caizhi.
Materialien
4-Schnitt.
SCHNEIDEN
4-gravieren.
GRAVIEREN
4-Marke.
KENNZEICHEN
4-Weld
SCHWEISSEN
Rostfreier Stahl
Kohlenstoffstahl
Aluminium
Kupfer
Verzinkt
Gold
Silber
Nickelplatte
Manganplatte
