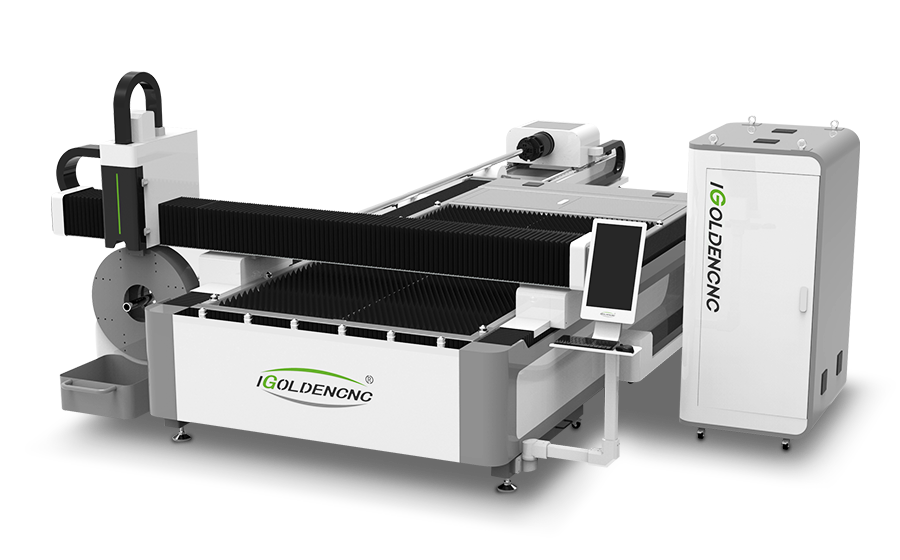

DUAL-USE FIBER LASER CUTTING MACHINE
Beides für Metal Sheet & Tube
Herunterladen

EINFÜHRUNG

Die Dual-Use-Faser-Laser-Schneidemaschine kann das Schneiden von zwei verschiedenen Materialien auf derselben Ausrüstung realisieren. Es kann sowohl Metallplatten als auch Röhrchen (einschließlich Quadratrohre, Rundrohre, Kanalstahl, Winkelstahl usw.) schneiden. Eine Maschine mit mehreren Funktionen, hohe Kostenleistung, professionelles Pipe-Schneidsteuerungssystem, hohe Präzision, vollständige Funktion, einfach zu bedienen, einfacher Betrieb, geeignet für umfassende Verarbeitungs- und Fertigungsunternehmen.

AUSRÜSTUNGSPARAMETER

5model. iGr-ft 3015 iGr-FHT 3015
Arbeitsbereich / Rohrlänge 3050 * 1530mm / 6000mm
X Achsenhub 1530mm.
Y Achsenhub 3050mm.
Z Achsenhub 315mm
Rohrdurchmesser 20-220mm.
Richtigkeit X, Y-Achse Positioniergenauigkeit 0,05 mm 0,03 mm
X, Y-Achse-Neupositionierung der Genauigkeit 0,03 mm 0,02 mm
Geschwindigkeit W-Achse Drehwinkel drehen n * 360.
W-Achse max. eine ratinengeschwindigkeit 80 rpm / min.
X, yachse max. Laufgeschwindigkeit 80m / min. 120m / min.
W-Achse max. Laufgeschwindigkeit 50m / min. 80m / min.
X, yachse max. beschleunigte Geschwindigkeit 0,8g. 1.5g.
Stromversorgung Phase 3
Nennspannung 380V.
Frequenz 50 / 60Hz.
Maschinenkörper Max. Arbeitsbelastung. 500 kg 800kg
Körpergewicht 5000kg 6550kg.
Größe (l * w * h) 4450 * 2290 * 1920mm (t: 8400 * 726mm) 4630 * 3470 * 2000mm(T: 8400 * 726mm)
Laserleistung 1000W / 1500W / 2000W / 3000W 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W
Arbeitstisch optional. 4000 * 1500mm / 6000 * 1500mm 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Rohrlänge optional. 3000mm

MUSTERANZEIGE

AUTOMATISCHES SCHMIERSYSTEM
Das automatische Schmiersystem liefert eine feste Menge Schmieröl für die Faserlaserschneidemaschine mit doppeltem Verwendungszweck, um den Hochgeschwindigkeitsbetrieb der Ausrüstung mit abnormalen Alarm- und Flüssigkeitsstandalarmfunktionen sicherzustellen. Das System verbessert die Schnittgenauigkeit erheblich und verlängert effektiv die Lebensdauer des Getriebemechanismus.
Intelligentes Alarmsystem.
Automatische Alarmfunktion für den abnormalen Arbeitsstatus der Ausrüstung und drücken Sie sie durch die Kontrollzentrale an die Bedienoberfläche, verbessern Sie die Effizienz der Flachbett-Laserschneidemaschine abnormaler Fehlerbehebung, reduzieren mögliche Sicherheitsgefahren und senkt die Wartungskosten.

SICHERHEITSSYSTEM
Intelligenter Reiseschutz, automatische Überwachung des Betriebsbereichs der Komponenten, Installation der internationalen Maschinenwerkzeug-Standardlimitfedern, der Laserschneidkopf ist mit dem Laserschneidkopf eingebauter Kondensator-Höhenverstellungsfunktion, das Schutz der Geräte und den Schutz der Lebensdauer, verringern Sie die Inzidenz von Unfällen, verbessern das Schneiden Effizienz.

SCHWERES SCHWEISSBETT

Das Vierkantrohrschweißbett wird mit einem dicken rechteckigen Rohr mit einem Durchmesser von 200 * 200 mm verschweißt. Das Bettgewicht kann 1T erreichen. Der Bettkörper wird durch ein großes Portal geglüht und gefräst, um alle Grundlöcher der Installation gleichzeitig genau zu bohren. .
Höhere Zugfestigkeit und Dimensionsstabilität. Verbessern Sie effektiv die Genauigkeit des Bettes und reduzieren Sie den Verarbeitungsfehler des Werkstücks. Erhöhen Sie den Widerstand und die Stabilität der Führungsschiene.
Es reduziert den Verlust der Metalllaserschneidemaschine, wenn sie verwendet wird. Es hält die Präzision der Werkzeugmaschine lange und verformt sich 20 Jahre lang nicht. Das Gerät hat eine gute Stabilität und reduziert die Verarbeitungsfehler, die durch die Vibration des Bettes verursacht werden.

Andere Lieferanten: Plattenschweißbett, schlechte Gesamtstabilität und geringe Genauigkeit.

AEROSPACE ALUMINIUM EXTRUSION BEAM

Hohe Präzision. Nach manueller Alterung, Lösungsbehandlung und Endbearbeitung weist der Balken eine gute Integrität, Steifigkeit, Zähigkeit und Duktilität auf.
Schnelle Geschwindigkeit. Eine Aluminiumlegierung weist die Merkmale eines geringen Gewichts und einer starken Steifigkeit auf, was einer schnellen Bewegung während der Verarbeitung förderlich ist, und eine hohe Flexibilität fördert ein schnelles Schneiden verschiedener Grafiken auf der Basis einer hohen Präzision.
Hohe Effizienz. Der leichtere Balken kann den schnellen Betrieb der Ausrüstung gewährleisten, die Verarbeitungseffizienz verbessern und gleichzeitig die Verarbeitungsqualität sicherstellen.

Nicht nur der Hochgeschwindigkeitsbetrieb der besten Laserschneidmaschine kann garantiert werden, sondern auch die Genauigkeit und Effizienz der Schneidbearbeitung.
Verbessern Sie effektiv die Lebensdauer und Genauigkeit der Metalllaserschneidemaschine, reduzieren Sie die Zeitkosten und reduzieren Sie den Zeitverlust. Und nach Verwendung des gleichen Zeitlimits kann der Aluminiumträger die Schnittgenauigkeit in höchstem Maße sicherstellen und gleichzeitig die kinetische Energie des Laserkopfs während einer Hochgeschwindigkeitsbewegung verringern.

SEITLICHE DREHACHSE

Die Standardlänge beträgt 3000 mm / 6000 mm / 9000 mm seitliche Rotationsachsenvorrichtung, mit der Vierkantrohre, Rundrohre, Ovalrohre, Rechteckrohre, unregelmäßige Rohre und andere Rohre aus Metallmaterial verarbeitet werden können.
Klemmendesign: Das elektrische Klemmendesign wird auf beiden Seiten verwendet, wodurch die Mitte automatisch angepasst werden kann. Der einstellbare Bereich der Diagonale beträgt 20-220 mm.
Automatische Stützinstallation: Das intelligente Rohrhalterungsdesign übernimmt das Verformungsproblem beim Schneiden langer Rohre.
Es kann sowohl Metallplatten als auch Metallrohre verarbeiten, eine Maschine für zwei Zwecke, was Platz und Kosten spart und die Produktionseffizienz verbessert.

AUTO-FOCUS LASER SCHNEIDKOPF

Der Laserkopf verfügt über eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm einen kontinuierlichen Fokus einstellen, um das schnelle Perforieren von dicken Platten und das automatische Schneiden von Platten unterschiedlicher Dicke und Materialien zu vervollständigen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, sodass der Laserkopf lange stabil arbeiten kann.

Optimierte optische Konfiguration und glattes und effizientes Airflow-Design, um den Schneideffekt zu verbessern;
Autofokusbereich + 10 ~ -10mm, Einstellgenauigkeit 0,01 mm, Einstellgeschwindigkeit 100mm / ms;
Kollimationsschutzlinsenstaubschutzdesign, die interne optische Komponenten effektiv schützen;
Den Abstand zwischen der Schutzlinse und der Düse verlängern, um die Lebensdauer der Linse zu erhöhen;
Die Linsenhalter des Schubladens wird angenommen, um den Schutz der Schutzlinse schnell und einfach zu ersetzen;
QBH-Anschluss ist nicht begrenzt, es kann mit verschiedenen Lasern mit QBH-Anschluss ausgestattet werden.

Autofokus spart Fokussierzeit und verbessert die Arbeitseffizienz um 10 Mal.
Lebensdauer erweitern, indem Sie die strukturelle Gestaltung des Schneidkopfes optimieren, ihre Lebensdauer verlängern.

Hochpräzises Getriebesystem

Taiwan T-Win Zahnräder & Gestelle, Japan Yaskawa Antriebsmotor, Frankreich Motovario Reduzierstück, Taiwan Hiwin Führungsschienen.
Die Positionierungsgenauigkeit des erschwinglichen Laserschneiders beträgt 0,05 mm und die Neupositionierungsgenauigkeit 0,03 mm.

VERTIKALES LCD-ANZEIGE-BILDSCHIRM-DESIGN

Die vertikale Bildschirmanzeige unterscheidet sich von der herkömmlichen horizontalen Bildschirmanzeige. Die Reaktionsgeschwindigkeit erreicht 8 ms, die Auflösung 1080p, das Bildschirmverhältnis ist auf 16: 9 optimiert, der Stromverbrauch ist niedrig und die Benutzeroberfläche der Steuerungssoftware und die Surfgewohnheiten des Menschen sind besser angepasst. Darüber hinaus hat es eine hohe Helligkeit und ein geringes Reflexionsvermögen, und die robuste Glasscheibe weist Robustheit und Haltbarkeit auf.

INTELLIGENTES OPEN-LOOP-STEUERSYSTEM

Das Cypcut-Laserschneidsystem ist ein voll ausgestattetes Steuerungssystem, das speziell für die Metallverarbeitungsindustrie mit doppeltem Verwendungszweck eingeführt wurde.
Unterstützt AI, DXF, PLT, Gerber, LXD und andere Grafikdatenformate und akzeptiert G-Codes nach internationalem Standard.
Beim Öffnen und Importieren externer Dateien wird die Optimierung automatisch durchgeführt.
Flexible und vielfältige automatische Layout- und manuelle Layout-Sequenzfunktionen sowie eine Vielzahl von Array-Methoden stehen zur Verfügung.
Mit der leistungsstarken Materialbibliotheksfunktion können alle Prozessparameter gespeichert werden, damit dasselbe Material erneut verwendet werden kann.
Verarbeitung des Haltepunktspeichers und Positionieren einer beliebigen Punktfunktion.
Schneiden mit fester Höhe, Nachverfolgung außerhalb des Bretts und mehrere Methoden zum Finden von Kanten.
Unterstützt die Fernsteuerung des Systems über eine drahtlose Handheld-Box und Ethernet.
Ein Klick, um den Flugschnittweg festzulegen.
Es ist einfach zu installieren, leicht zu debuggen, von hervorragender Leistung und vollständig im Plan. Es ist das Faserlaser-Schneidsteuersystem mit dem derzeit höchsten Marktanteil.

BODENSTÄNDIGER UNABHÄNGIGER STEUERKABINETT

Staubdicht Alle elektrischen Komponenten und Laserquellen sind in einem separaten Schaltschrank eingebaut und staubdicht, um die Lebensdauer der elektrischen Komponenten zu verlängern. Der automatische Thermostat-Schaltschrank ist mit einer Klimaanlage ausgestattet, um eine automatische konstante Temperatur zu erreichen. Dies kann bei Sommertemperaturen eine übermäßige Beschädigung der Komponenten verhindern.


Professionellere Montage elektrischer Geräte, starke Stromtrennung und schwache Stromtrennung.

Einfacher staubdicht, antistatische Interferenz, gute Wärmeableitung, pflegeleicht.

Bequemer und einfacher zu erkennender Stromkreisfehler und Wartung.

Reduzieren Sie die Betriebsstörungen der Geräte sicherer und unabhängig von der Maschinenausrüstung.
