iGR-T
METALLROHR- / ROHRLASER-SCHNEIDMASCHINE
Herunterladen

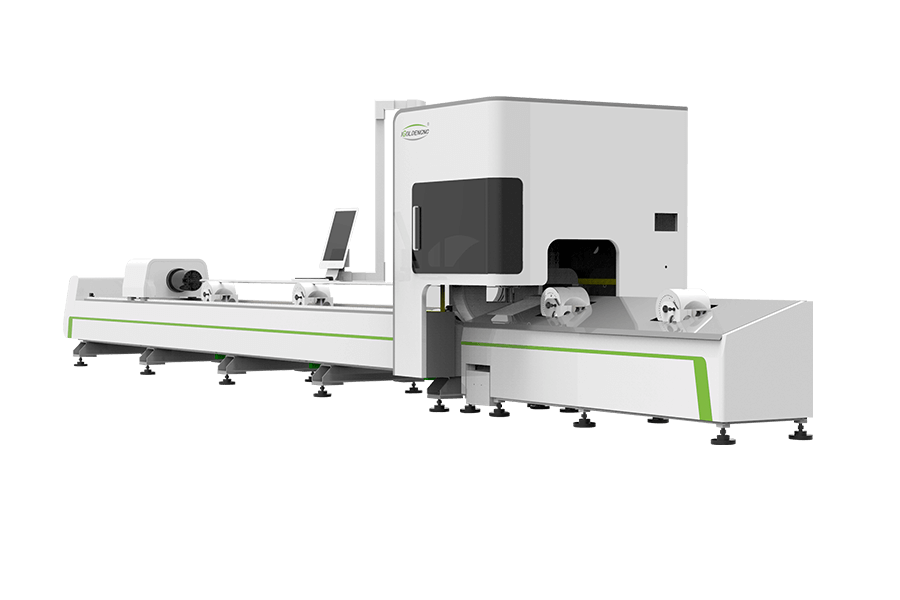

EINFÜHRUNG

Die Rohrlaserschneidmaschine ist eine Laserschneidmaschine, die speziell für das Rohrschneiden ausgelegt ist. Es kann Rundrohre, quadratische Röhrchen, ovale Röhrchen, rechteckige Röhrchen und unregelmäßige Röhrchen schneiden. Es ist mit einem speziellen Schneidsystem ausgestattet, das einfach zu bedienen, hochpräzise und professionell ist. Stark, geeignet für professionelles Profilausschnitt, weit verbreitet in Sportgeräten, Erdölpipelines, chemischen Geräten und anderen Industrien. Es kann Kohlenstoffstahl und Edelstahl schneiden.

Rohr- / CNC-Rohrlaser-Schneidemaschine-Parameter

Modell iGr-T 6020 IGR-TG 6020
Rohrdurchmesser Φ20mm-φ225mm. Φ20mm-φ360mm.
X Achsenhub 240mm.
Y Achsenhub 6500mm.
Z Achsenhub 160mm.
Richtigkeit X, Y-Achse Positioniergenauigkeit 0,05 mm 0,05 mm
X, Y-Achse-Neupositionierung der Genauigkeit 0,03 mm 0,03 mm
Geschwindigkeit W Axos Drehwinkel drehen n * 360.
W-Achse max. Drehzahl drehen 80 rpm / min.
X, yachse max. Laufgeschwindigkeit 50m / min. 100m / min
Max. beschleunigte Geschwindigkeit 0,8g.
Stromversorgung Phase 3
Nennspannung 380V.
Frequenz 50 / 60Hz.
Maschinenkörper Max. Arbeitsbelastung. 300kg
Körpergewicht 2200kg 5500kg
Größe (l * w * h) 11800 * 2400 * 2400mm 11800 * 2270 * 2200mm
Laserleistung 1000W / 1500W / 2000W / 3000W / 4000W 1000W / 1500W / 2000W / 3000W / 4000W / 6000W

Rohr- / CNC-Rohrlaser-Schneidemaschine Probenanzeige

Schneiden von Metallrohren

Automatisches Schmiersystem.
Das automatische Schmiersystem bietet eine feste Menge an Schmieröl für dasRohrlaserschneidmaschineUm den Hochgeschwindigkeitsbetrieb des Geräts zu gewährleisten, mit abnormalen Alarm- und Flüssigkeitsstufenalarmfunktionen. Das System verbessert die Schneidgenauigkeit erheblich und verlängert die Lebensdauer des Übertragungsmechanismus effektiv.
Intelligentes Alarmsystem.
Automatische Alarmfunktion für den abnormalen Arbeitsstatus der Ausrüstung und drücken Sie sie über die Steuerzentrale an die Bedienoberfläche, verbessern Sie die Effizienz der Röhren- / CNC-Rohrlaser-Schneidemaschine abnorme Fehlerbehebung, verringern Sie die möglichen Sicherheitsgefährdung und senkt die Wartungskosten.

SICHERHEITSSYSTEM
Intelligenter Reiseschutz, automatische Überwachung des Betriebsbereichs der Komponenten, Installation der internationalen Maschinenwerkzeug-Standardlimitfedern, der Laserschneidkopf ist mit dem Laserschneidkopf eingebauter Kondensator-Höhenverstellungsfunktion, das Schutz der Geräte und den Schutz der Lebensdauer, verringern Sie die Inzidenz von Unfällen, verbessern das Schneiden Effizienz.

AUTO-FOCUS LASER SCHNEIDKOPF

Der Laserkopf verfügt über eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm einen kontinuierlichen Fokus einstellen, um das schnelle Perforieren von dicken Platten und das automatische Schneiden von Platten unterschiedlicher Dicke und Materialien zu vervollständigen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, sodass der Laserkopf lange stabil arbeiten kann.

Optimierte optische Konfiguration und glattes und effizientes Airflow-Design, um den Schneideffekt zu verbessern;
Autofokusbereich + 10 ~ -10mm, Einstellgenauigkeit 0,01 mm, Einstellgeschwindigkeit 100mm / ms;
Kollimationsschutzlinsenstaubschutzdesign, die interne optische Komponenten effektiv schützen;
Den Abstand zwischen der Schutzlinse und der Düse verlängern, um die Lebensdauer der Linse zu erhöhen;
Die Linsenhalter des Schubladens wird angenommen, um den Schutz der Schutzlinse schnell und einfach zu ersetzen;
QBH-Anschluss ist nicht begrenzt, es kann mit verschiedenen Lasern mit QBH-Anschluss ausgestattet werden.

Autofokus spart Fokussierzeit und verbessert die Arbeitseffizienz um 10 Mal.
Lebensdauer erweitern, indem Sie die strukturelle Gestaltung des Schneidkopfes optimieren, ihre Lebensdauer verlängern.

DOPPELTES PNEUMATISCHES FUTTER

Der diagonale einstellbare Bereich beträgt 20-240 mm, der Servomotor und der Reduzierer werden synchron angetrieben, und das intelligente Rohrhalterungsdesign wird angenommen, der das Verformungsproblem im Rohrschneidprozess lösen kann.
Um die Bearbeitungsgenauigkeit sicherzustellen, ein präzises Schneiden von Rundrohren, quadratischen Rohren, rechteckigen Rohren, Winkelstählen, Kanalstählen, unregelmäßigen Rohren und ovalen Rohren können realisiert werden.


Flexibel und einstellbar, um die Effizienz zu verbessern.
Geeignet zum Schneiden von Röhren verschiedener Formen.
Sicherer, einfach zu installieren, Personal zu sparen, weniger zu verbrauchen und weniger kosten.
Die minimale Schwanzlänge beträgt 20 mm, was wirklich ein Nullschwanzschneiden realisiert, die Kosten für Rohstoffe verringert und große Produktionsleistungen bringt.

SCHUTZBEOBACHTUNGSFENSTER

Wenn Sie Laserschutzglas verwenden, können Sie den gesamten Prozess durch das Beobachtungsfenster mit einer sichereren und umweltfreundlicheren Umgebung sehen, die die europäische CE-Norm bestätigt.
In Kombination mit der Ergonomie beträgt die Höhe des Metallgriffs auf der rechten Seite des Bedieners etwa 1,3 m bis 1,8 m.

PIPE CUTTING SOFTWARE

Cyptube Professional Tube-Schneidsoftware.
Automatische Verfolgung des Zentrums und der exzentrischen Kompensation, um die Schneidgenauigkeit sicherzustellen.
Eckschneidetechnologie, keine übermäßige brennende, hohe Schnittqualität.
Rohr- / CNC-Rohrlaser-Schneidemaschine Gemeinsame Schneidverarbeitung, reduziert Rabatte und Ersparnis der Produktionskosten.

Hochpräzises Getriebesystem

Taiwan YYC-Gänge & Racks, Japan Yaskawa-Antriebsmotor, Frankreich Motovario-Reduzierer, Taiwan Hiwin-Führungsschienen.
Die Positioniergenauigkeit des erschwinglichen Laserschneiders beträgt 0,03 mm, und die Neupositionierungsgenauigkeit beträgt 0,02 mm.

SCHWERES SCHWEISSBETT

Das schwere Schweißbett ist mit einem dicken rechteckigen Röhrchen mit einem Durchmesser von 200 * 200 mm verschweißt. Das Bettgewicht kann 1000 kg erreichen. Der Bettkörper wird von einem großen Portal geglüht und gefräst, um alle Installationshöchel installierten BASIC-Löcher gleichzeitig zu bohren.
Höhere Zugfestigkeit und Dimensionsstabilität. Verbessern Sie die Genauigkeit des Bettes effektiv, reduzieren Sie den Verarbeitungsfehler des Werkstücks. Erhöhen Sie den Widerstand und die Stabilität der Führungsschiene.
Es reduziert den Verlust des Geräts, wenn er verwendet wird, und hält die Genauigkeit derRohrlaserschneidmaschinelange Zeit und verformt sich seit 20 Jahren nicht. Das Gerät hat eine gute Stabilität und verringert die Verarbeitungsfehler, die durch die Vibration des Bettes verursacht werden.

Andere Lieferanten: Plattenschweißbett, schlechte Gesamtstabilität und geringe Genauigkeit.

VERTIKALES LCD-ANZEIGE-BILDSCHIRM-DESIGN

Das vertikale kapazitive 21,5-Zoll-Touchscreen-Display unterscheidet sich vom herkömmlichen horizontalen Bildschirm. Die Reaktionsgeschwindigkeit beträgt 8 ms, die Auflösung 1080p, das Bildschirmverhältnis ist auf 16: 9 optimiert, der Stromverbrauch ist niedrig und die Benutzeroberfläche der Steuerungssoftware und die menschlichen Surfgewohnheiten sind besser angepasst. Darüber hinaus hat es eine hohe Helligkeit und ein geringes Reflexionsvermögen, und die robuste Glasscheibe weist Robustheit und Haltbarkeit auf.

ANWENDBARE MATERIALIEN

Caizhi
MATERIALIEN
4-Schnitt
SCHNITT
4-Gravur
GRAVIEREN
4-Marke
KENNZEICHEN
4-schweißen
SCHWEISSEN
Rohr aus rostfreiem Stahl
Kohlenstoffstahlrohr
Aluminiumrohr
Kupferrohr
Verzinktes Rohr
Goldröhre
Silberröhre
Nickelrohr
Manganröhre
