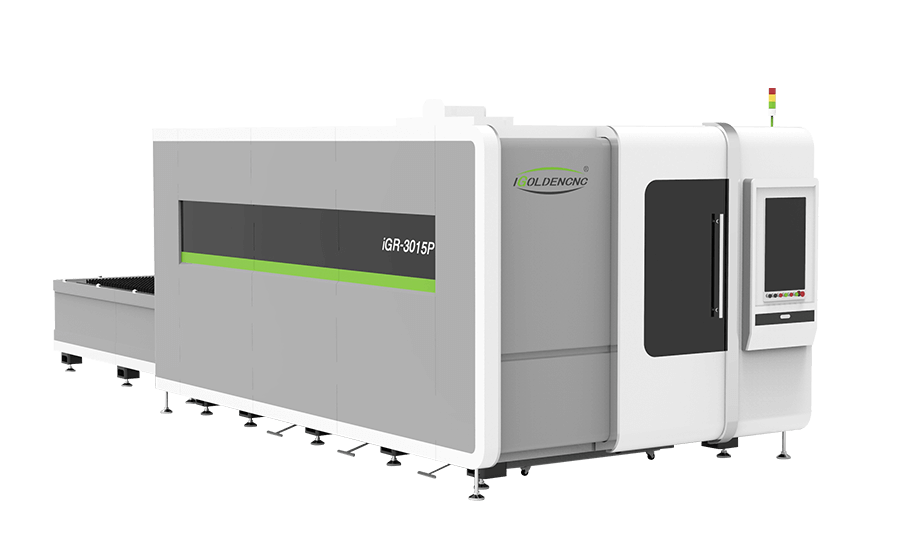

iGR-P
VOLLSCHUTZLASERSCHNEIDMASCHINE
Herunterladen

EINFÜHRUNG

Vollschutz-Faserlaser-Schneidemaschine übernimmt eine vollständig geschlossene Laserschutzabdeckung, ist mit einem speziellen Laserschutzglas-Beobachtungsfenster ausgestattet, das insgesamt schön, sicher und umweltfreundlich ist; Gleichzeitig ist es mit einer speziellen Austauschplattform für die schnelle Wechselgeschwindigkeit ausgestattet. Es ist eine High-End-Sonderausstattung fürLaserschneiden von BlechUnd es ist die erste Wahl für moderne Fertigungsunternehmen.

Eingeschlossener Laser-Schneidemaschinen-Parameter

Modell igr-p 3015 igr-pH 3015 IGR-PG 6025
Arbeitsbereich 3050 * 1530mm. 6050 * 2530mm.
X Achsenhub 1530mm. 2530mm.
Y Achsenhub 3050mm. 6000 mm
Z Achsenhub 315mm
Richtigkeit X, Y-Achse Positioniergenauigkeit 0,05 mm 0,03 mm
X, Y-Achse-Neupositionierung der Genauigkeit 0,03 mm 0,02 mm
Geschwindigkeit X, yachse max. Laufgeschwindigkeit 80m / min. 140m / min.
X, yachse max. beschleunigte Geschwindigkeit 0,8g. 1.5g.
Stromversorgung Phase 3
Nennspannung 380V.
Frequenz 50 / 60Hz.
Maschinenkörper Max. Arbeitsbelastung. 500 kg 800kg 3000kg
Körpergewicht 3500kg 6500kg 18000kg
Größe (l * w * h) 7875 * 2450 * 2000mm 7960 * 2600 * 2400mm 14580 * 3925 * 2400mm
Laserleistung 1000W / 1500W / 2000W / 3000W 1000W / 2000W / 3000W / 4000W / 6000W 6000W / 8000W / 10000W / 12000W
Arbeitstisch optional. 4000 * 1500mm / 4000 * 2000mm / 4000 * 2500mm / 6000 * 2000mm 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm /

Laserschneidemaschine Probenanzeige

Automatisches Schmiersystem.
Das automatische Schmiersystem sorgt für eine feste Menge an Schmieröl für die Schutzlaserschneidemaschine, um den Hochgeschwindigkeitsbetrieb des Geräts mit abnormalen Alarm- und Flüssigkeitsstandalarmfunktionen zu gewährleisten. Das System verbessert die Schneidgenauigkeit erheblich und verlängert die Lebensdauer des Übertragungsmechanismus effektiv.
Intelligentes Alarmsystem.
Automatische Alarmfunktion für den abnormalen Arbeitsstatus der Geräte und drücken Sie sie über die Steuerzentrale an die Bedienoberfläche, verbessern Sie die Effizienz vonGeschlossene FaserlaserschneidmaschineAbnormale Fehlerbehebung, reduzieren Sie die potenziellen Sicherheitsrisiken und reduzieren die Wartungskosten.

SICHERHEITSSYSTEM
Intelligenter Reiseschutz, automatische Überwachung des Betriebsbereichs der Komponenten, Installation der internationalen Maschinenwerkzeug-Standardlimitfedern, der Laserschneidkopf ist mit dem Laserschneidkopf eingebauter Kondensator-Höhenverstellungsfunktion, das Schutz der Geräte und den Schutz der Lebensdauer, verringern Sie die Inzidenz von Unfällen, verbessern das Schneiden Effizienz.

AUSTAUSCHPLATTFORM

Schneller und stabiler.
Verbessern Sie die Verarbeitungsgenauigkeit und Sicherheit.
Produktivität erhöhen.

Automatische Austauschplattform mit Doppelmotor und Doppelkette. Die Plattform besteht aus einem geschweißten Rahmen mit einem Stützgitter, auf dem das Werkstück abgestützt ist, und der Arbeitstisch kann eine Last von bis zu 1000 kg tragen. Rund um den Arbeitstisch befinden sich universelle Kugeln, die vom Yaskawa-Servomotor angetrieben werden und eine stabile Austauschgeschwindigkeit innerhalb von 8 bis 15 Sekunden aufweisen, um Abweichungen und Kollisionen wirksam zu verhindern.
Die beiden Arten der Verbindung oder des unabhängigen Betriebs können flexibel eingestellt werden. Dies ist praktisch, um Fehler wie Staus zu beheben, den darunter liegenden Abfall leicht zu beseitigen, das Be- und Entladen von Spezialplatten zu gewährleisten und die Produktionseffizienz zu verbessern.

VOLL GESCHLOSSENES SCHUTZDESIGN

Geschlossene Faserlaser-Schneidemaschine 360 ​​° Vollschutz und geschlossenes Design, das Beobachtungsfenster nimmt Laserschutzglas an, das europäische CE-Standards erfüllt, und die gesamte Maschine wiegt 10T.


Umweltschutz: Verhindern Sie, dass die Staubaustritt durch Schneiden erzeugt wird, um die Sauberkeit des Arbeitsbereichs sicherzustellen.
Sicherheit: Vermeiden Sie die Laserverschmutzung, schützen Sie die Sicherheit der Betreiber im Produktionsprozess und verbessern Sie den Sicherheitsfaktor.
Erweitern Sie die Lebensdauer der Maschine und können die Verarbeitungsqualität des Produkts aufrechterhalten und verbessern und schließlich einen stabilen und hohen Effizienz erreichen.

Voll geschlossener Schutz verbessert die Verwendung der Verwendung.

Das Laserschutzglas schützt den Menschen von Laserstrahlung.

Das automatische Staubsammelsystem ist umweltfreundlich.

Das intelligente Überwachungssystem reduziert den Unfallraten und verbessert die Arbeitseffizienz und die Stabilität.

AUTO-FOCUS LASER SCHNEIDKOPF

Der Laserkopf verfügt über eine eingebaute Motorantriebseinheit, und die Fokussierlinse wird von einem linearen Mechanismus angetrieben, um die Position innerhalb von 20 mm automatisch zu ändern. Der Benutzer kann durch das Programm einen kontinuierlichen Fokus einstellen, um das schnelle Perforieren von dicken Platten und das automatische Schneiden von Platten unterschiedlicher Dicke und Materialien zu vervollständigen. Die mit D28 ausgestattete Verbundlinsengruppe integriert den Lichtstrahl und optimiert das optische und wassergekühlte Design, sodass der Laserkopf lange stabil arbeiten kann.

Optimierte optische Konfiguration und glattes und effizientes Airflow-Design, um den Schneideffekt zu verbessern;
Autofokusbereich + 10 ~ -10mm, Einstellgenauigkeit 0,01 mm, Einstellgeschwindigkeit 100mm / ms;
Kollimationsschutzlinsenstaubschutzdesign, die interne optische Komponenten effektiv schützen;
Den Abstand zwischen der Schutzlinse und der Düse verlängern, um die Lebensdauer der Linse zu erhöhen;
Die Linsenhalter des Schubladens wird angenommen, um den Schutz der Schutzlinse schnell und einfach zu ersetzen;
QBH-Anschluss ist nicht begrenzt, es kann mit verschiedenen Lasern mit QBH-Anschluss ausgestattet werden.

Autofokus spart Fokussierzeit und verbessert die Arbeitseffizienz um 10 Mal.
Lebensdauer erweitern, indem Sie die strukturelle Gestaltung des Schneidkopfes optimieren, ihre Lebensdauer verlängern.

Hochpräzises Getriebesystem

Taiwan T-Win-Gänge & Racks, Japan Yaskawa Drive Motor, Frankreich Motovario Reducer, Taiwan Hiwin Führungsschienen.
Die Positioniergenauigkeit der erschwinglichenLaserschneiderist 0,03 mm und die Neupositionierungsgenauigkeit beträgt 0,02 mm.

SCHWERES SCHWEISSBETT

Das quadratische Rohrschweißbett ist mit einem dicken rechteckigen Röhrchen mit einem Durchmesser von 200 * 200 mm verschweißt. Das Bettgewicht kann 1t erreichen. Der Bettkörper wird von einem großen Portal geglüht und gefräst, um alle Installationshöchel installierten BASIC-Löcher gleichzeitig zu bohren. .
Höhere Zugfestigkeit und Dimensionsstabilität. Verbessern Sie die Genauigkeit des Bettes effektiv, reduzieren Sie den Verarbeitungsfehler des Werkstücks. Erhöhen Sie den Widerstand und die Stabilität der Führungsschiene.
Es reduziert den Verlust der Ausrüstung, wenn sie verwendet wird. Es hält die Präzision des Werkzeugwerkzeugs lange Zeit und verformt sich seit 20 Jahren nicht. Die geschlossene Faserlaser-Schneidemaschine hat eine gute Stabilität und verringert die Bearbeitungsfehler, die durch die Vibration des Bettes verursacht werden.

Andere Lieferanten: Plattenschweißbett, schlechte Gesamtstabilität und geringe Genauigkeit.

EDELSTAHL ABGEDECKTES KANTENDESIGN

Auf der hinteren Belastung und Entladungsplattform ist die Bettkante mit hochwertigem Edelstahl bedeckt.


Verschleißfest und kratzfest. Die Verwendung von verstärktem austenitischem Edelstahl hat eine stärkere Abriebfestigkeit und Kratzfestigkeit, wobei die direkte Beschädigung des Bettes vermieden und Korrosion des Bettkörpers verursacht.
Konservierungsmittel. Hochwertiger Edelstahl hat eine Korrosionsbeständigkeit, und es wird während der industriellen Verarbeitung zwangsläufig starken Säure- oder Alkali-Umgebungen getroffen.
Längere Lebensdauer. Schützen Sie den Körper des Bettes effektiv, was demontiert und durch sich ersetzt werden kann, um die Lebensdauer der Ausrüstung zu verlängern.

DasMetalllaserschneidmaschine mit AustauschPlattform, während des Beladungs- und Entladevorgangs reiben das Metallblech weiter an der Bettkante. Das innovative Deckungsdesign aus Edelstahl macht das Gerät schön und praktisch und verringert die Wartungskosten weiter.

AEROSPACE ALUMINIUM EXTRUSION BEAM

Hohe Präzision. Nach dem manuellen Alterung, Lösungsbehandlung und Finishing hat der Strahl eine gute Integrität, Steifigkeit, Zähigkeit und Duktilität.
Schnelle Geschwindigkeit. Die Aluminiumlegierung hat die Merkmale von geringem Gewicht und einer starken Steifigkeit, die während der Verarbeitung mit hoher Geschwindigkeit fördert, und eine hohe Flexibilität ist das Hochgeschwindigkeitsschneiden verschiedener Grafiken auf der Grundlage von hoher Präzision förderlich.
Hohe Effizienz. Der leichtere Gewichtsstrahl kann den schnellen Betrieb des Geräts sicherstellen, die Verarbeitungswirksamkeit verbessern und gleichzeitig die Verarbeitungsqualität sicherstellen.

Der Hochgeschwindigkeitsbetrieb des besten Laserschneiders kann nicht nur gewährleistet, sondern auch die Genauigkeit und Effizienz der Blechschneidverarbeitung.

Verbessern Sie die Lebensdauer und Genauigkeit der beiliegenden Faserlaser-Schneidemaschine effektiv, reduzieren die Zeitkosten und reduzieren den Zeitverlust. Und nach der Verwendung derselben Zeitlimit kann der Aluminiumstrahl die Schneidgenauigkeit in größter Maße gewährleisten, und gleichzeitig kann es die kinetische Energie des Laserkopfs während der Hochgeschwindigkeitsbewegung lindern.

VERTIKALES LCD-ANZEIGE-BILDSCHIRM-DESIGN

Die vertikale Bildschirmanzeige unterscheidet sich von der herkömmlichen horizontalen Bildschirmanzeige. Die Reaktionsgeschwindigkeit erreicht 8 ms, die Auflösung 1080p, das Bildschirmverhältnis ist auf 16: 9 optimiert, der Stromverbrauch ist niedrig und die Benutzeroberfläche der Steuerungssoftware und die Surfgewohnheiten des Menschen sind besser angepasst. Darüber hinaus hat es eine hohe Helligkeit und ein geringes Reflexionsvermögen, und die robuste Glasscheibe weist Robustheit und Haltbarkeit auf.

INTELLIGENTES OPEN-LOOP-STEUERSYSTEM

Cypcut.Laserschneidsystem.ist ein komplettes Open-Loop-Steuerungssystem, das speziell für die Blechverarbeitungsindustrie eingeführt wurde.
Unterstützen Sie AI, DXF, PLT, GERBER, LXD und andere grafische Datenformate und akzeptieren internationale Standard-G-Codes.
Wenn Sie externe Dateien öffnen und importieren, wird die Optimierung automatisch durchgeführt.
Flexibles und diversen automatisches Layout- und manuelle Layout-Sequenzfunktionen, verschiedene Array-Methoden sind verfügbar.
Mit der leistungsstarken Materialbibliotheksfunktion können alle Prozessparameter gespeichert werden, um das gleiche Material erneut zu verwenden.
Bearbeitungs-Haltepunktspeicher und Positionieren einer beliebigen Punktfunktion.
Fest-Höhenschneide, Off-Board-Nachfolger- und Multi-Edge-Find-Methoden.
Unterstützen Sie die Fernbedienung des Systems über drahtlose Handheldbox und Ethernet.
Einklick, um den Flugschneidpfad einzustellen.
Es ist einfach zu installieren, leicht zu debuggen, ausgezeichnet in der Leistung und komplett in Plan.Dit ist das Faserlaser-Schneidsteuerungssystem derzeit mit dem höchsten Marktanteil derzeit.

BODENSTÄNDIGER UNABHÄNGIGER STEUERKABINETT

Staubdicht Alle elektrischen Komponenten und Laserquellen sind in einem separaten Schaltschrank eingebaut und haben ein staubdichtes Design, um die Lebensdauer der elektrischen Komponenten zu verlängern. Der automatische Thermostat-Schaltschrank ist mit Klimaanlage ausgestattet, um eine automatische Konstantemperatur zu erreichen. Dies kann die Sommertemperaturen übermäßige Bauteile beschädigen.


Weitere professionelle elektrische Gerätebaugruppe, starke Stromabscheidung und schwache Stromabscheidung.

Einfachere staubdichte, antistatische Interferenz, gute Wärmeableitung, einfach zu warten.

Bequemer und einfacher, um Schaltung und Wartung zu erkennen.

Sicherer und unabhängig vongeschlossene Faserlaser-Schneidemaschinee, Verringerung des Betriebsbetriebs der Ausrüstung.

ANWENDBARE MATERIALIEN

Caizhi
MATERIALIEN
4-Schnitt
SCHNITT
4-Gravur
GRAVIEREN
4-Marke
KENNZEICHEN
4-schweißen
SCHWEISSEN
Edelstahlplatte
Kohlenstoffstahlplatte
Aluminiumblech
Kupferplatte
Verzinkte Platte
Goldteller
Silberplatte
Nickelplatte
Manganplatte
